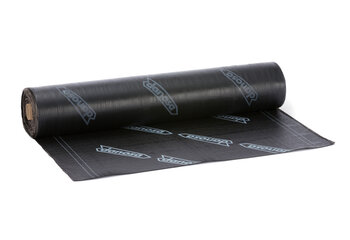

ESTERDAN FM 30 P ELAST

Membrana impermeable de betún elastomérico SBS tipo LBM-30-FP. Especial fijación mecánica.

Variaciones de producto:

EPD S-P-01493

ETE 06/0058

GBCe Láminas de Betún Modificado LBM

Ficha Técnica

Ficha Comercial

Declaración de Prestaciones (DoP)

Descripción Características técnicas y medidas Documentación relacionada

Lámina impermeabilizante bituminosa de superficie no protegida tipo LBM(SBS)-30-FP R. Compuesta por una armadura de fieltro de poliéster reforzado, recubierta por ambas caras con un mástico de betún modificado con elastómeros (SBS), usando como material antiadherente un film plástico por ambas caras.

Modo de empleo

Preparación del soporte:
La superficie del soporte base deberá ser resistente, uniforme, lisa, estar limpia, seca y carecer de cuerpos extraños. En caso de ser un aislamiento térmico, las placas se colocarán a matajuntas y sin separaciones entre placas superiores a 0,5 cm.

Lámina inferior en membranas autoprotegidas bicapa fijadas mecánicamente en cubierta “deck”, tanto en obra nueva como en rehabilitación (membrana GF-4 según la norma UNE 104-402/96).
* Los rollos se disponen sueltos sobre el soporte de la impermeabilización (aislamiento térmico o antigua impermeabilización, en caso de rehabilitación), empezando por el punto más bajo del faldón de la cubierta y perpendiculares a los nervios de la chapa grecada, formando una hilera de lámina. El solape transversal de los rollos de cada hilera será de 10 cm. e irá totalmente soldado con soplete.
* Se fija mecánicamente en la zona de solape longitudinal que posteriormente va a ir tapada con la siguiente hilera de lámina (parte más alta de la cubierta). La distancia del borde de la arandela de la fijación al borde de la lámina estará comprendida entre 2 y 3 cm. La distancia mínima entre fijaciones será de 18 cm. y la máxima de 36 cm. y se realizará en la parte de la cresta de la chapa grecada.
* Se dispone el rollo de la siguiente hilera, soldando el solape en donde se encuentran situadas las fijaciones. El ancho de solape longitudinal será de 10 cm. e irá totalmente soldado con soplete. No coincidirán los solapes transversales de dos hileras consecutivas.
* Se fija mecánicamente el rollo de la siguiente hilera en el otro borde, con las mismas premisas antes descritas. La distancia aproximada entre líneas de fijaciones será de 90 cm.
* La fijación recomendada será la que se ha utilizado en el sistema DITE Esterdan Plus FM Bicapa y constará de tornillo autotaladrante de doble rosca, diámetro de 4,8 mm., con longitud 65-75-90-110-140 mm (en función del espesor del panel de aislamiento térmico), con cabeza plana de 12 mm. de diámetro, de acero zincado tratado Supracoat 2C, con resistencia anticorrosión de 15 ciclos Kasternich y arandela de reparto de acero galvanizado, con un tratamiento de protección 2C, de sección cuadrada y dimensiones 40×40 mm, con un espesor de 8/10 mm., y con un diámetro del agujero de 4,8 mm. Para la utilización de otro tipo de fijación, consultar con el fabricante de fijaciones.
* En los petos y en las juntas de dilatación alzadas, la lámina de refuerzo inferior (Banda de Refuerzo Esterdan 30 P Elastómero de 0,30 ó 0,48 cm. de ancho) cubrirá y sobrepasará en al menos 4 cm. el borde de la arandela.
* La densidad de fijaciones viene determinado por la presión que ejerce el viento sobre la cubierta, lo cual es función de la zona geográfica, altura del edificio, zona de la cubierta (esquina, borde o zona central), tipo de edificio (abierto o cerrado), etc…, aumentándose en el perímetro (bordes y esquinas). La distancia entre fijaciones dentro de una misma hilera no será superior a 36 cm. ni inferior a 18. La distancia entre líneas de fijaciones será de 90 cm. En caso de ser necesario aumentar la densidad de fijaciones en bordes y esquinas consecuencia de la succión del viento, éstas se dispondrán en líneas o hileras complementarias (una o dos). En este caso se dispondrá una capa auxiliar de refuerzo Esterdan FM 30 P Elast, con las hileras de fijaciones extras y a la que se soldará el Esterdan FM 30 P Elast.
En todos aquellos sistemas en los que intervenga la lámina Esterdan FM 30 P Elast: Ver Ficha Técnica del Esterdan 30 P Elast.
Lámina inferior membrana bicapa autoprotegida adherida. La adherencia al soporte de la lámina se efectúa con soplete. En el caso de soportes de mortero u hormigón, previamente se aplicará una imprimación bituminosa (Curidán, Impridán 100, Maxdán o Maxdán Caucho). En el caso de que el soporte sea un panel de aislamiento térmico soldable, es decir, acabado en asfalto (Rocdán A o Rocdán PIR VA), no será necesaria la imprimación. Los solapes se han de soldar, y serán de 8 cm. tanto en el sentido longitudinal como en el transversal.

Recomendaciones de mantenimiento

Se prestará especial atención al mantenimiento de la cubierta. Las operaciones mínimas a realizar serán las siguientes: - Examen general de los elementos de impermeabilización. - La inspección de todas las obras complementarias visibles de la cubierta como pueden ser los petos, elementos verticales, chimeneas, lucernarios, claraboyas, canalones, etc… - Verificación de la impermeabilización en los elementos emergentes (perfiles metálicos, rozas, cajeados, solapes, altura de la impermeabilización, etc…). - Verificación y limpieza de los sistemas de drenaje y evacuación de agua (bajantes, canalones, sumideros, etc…). - Eliminación periódica de moho, musgo, hierbas y cualquier tipo de vegetación que se haya podido generar en la cubierta. - Eliminación periódica de los posibles sedimentos que se hayan acumulado en la cubierta (limos, lodos, gránulos de pizarra, etc…) por retenciones ocasionales de agua. - Eliminación periódica de detritos y pequeños objetos que se hayan acumulado en la cubierta. - El mantenimiento en buen estado y la conservación en de los elementos de albañilería relacionados con la impermeabilización, como pueden sr aleros, petos, etc... - Mantenimiento de la protección de la cubierta en las condiciones iniciales. - Revisión del estado de las impermeabilizaciones autoprotegidas (adherencia al soporte, estado de solapos, aspecto visual, etc…) y reparación de defectos observados. Estas operaciones se realizarán al menos 2 veces al año, preferentemente al inicio de la primavera y el otoño, debiendo aumentarse en el caso de cubiertas o limahoyas con pendiente nula. También puede ser necesario realizar labores de mantenimiento suplementarias dependiendo del tipo de cubierta, localización de la misma, proximidad de las cubiertas a zonas con existencia de árboles o en zonas con altos niveles de contaminación, etc… Más información en el documento Recomendaciones de mantenimiento y reparación de cubiertas planas impermeabilizadas con láminas de betún modificado.

Presentación

Largo (cm): 1200
Ancho (cm): 100
Espesor (mm): 2.5
Código de producto: 141171

Datos Técnicos

Concepto	Valor	Norma
Masa nominal (kg/m²)	3	-
Densidad nominal (kg/m³)	1200	-
Comportamiento a fuego externo	Broof(t1)	UNE-EN 1187; UNE-EN 13501-5
Durabilidad flexibilidad	-5 ± 5	-
Durabilidad fluencia (ºC)	100 ±10	UN-EN 1110
Elongación a fuerza máxima longitudinal (%)	45 ±15	UNE-EN 12311-1
Elongación a fuerza máxima transversal (%)	45 ±15	UNE-EN 12311-1
Estanquidad al agua a 10 kPa (Tipo A)	Pasa	UNE-EN 1928
Estanquidad al agua a 60 kPa (Tipo T)	Pasa	UNE-EN 1928
Factor de resistencia a la humedad (μ)	20.000	UNE-EN 1931
Flexibilidad a bajas temperaturas (ºC)	<-15	UNE-EN 1109
Reacción al fuego	E	UNE-EN 11925-2; UNE-EN 13501-1
Resistencia a la carga estática; método A (soporte flexible) (kg)	>15	UNE-EN 12730
Resistencia a la penetración de raíces	No Pasa	UNE-EN 13948
Resistencia a la tracción longitudinal (N/5cm)	700 ± 200	UNE-EN 12311-1
Resistencia a la tracción transversal (N/5cm)	450 ± 150	UNE-EN 12311-1
Resistencia al desgarro longitudinal (N)	220 ±40	UNE-EN 12310-1
Resistencia al desgarro transversal (N)	220 ±40	UNE-EN 12310-1
Resistencia al impacto; método A - duro (mm)	>900	UNE-EN 12691
Resistencia al impacto; método B - Flexible (mm)	>900	-
Resistencia al pelado (N/mm²)	UNE-EN 12691	-
Resistencia de juntas: cizallamiento del solapo	450 ±150	UNE-EN 12317-1
Resistencia hielo-deshielo (Vol. %)	1	-
Sustancias peligrosas	PND	-

Datos Técnicos Adicionales

Concepto	Valor	Norma
Determinación de la pérdida de gránulos (%)	NPD	UNE-EN 12039
Estabilidad dimensional a elevadas temperaturas (longitudinal) (%)	<0.3	UNE-EN 1107-1
Estabilidad dimensional a elevadas temperaturas (transversal) (%)	<0.3	UNE-EN 1107-1
Resistencia a la fluencia a altas temperaturas (ºC)	>100	UN-EN 1110
Durabilidad UV; calor y agua: Flexibilidad a baja temperatura (ºC)	NPD	-
Durabilidad UV; calor y agua: Fluencia a alta temperatura (ºC)	NPD	-

Información Medioambiental

Concepto	Valor	Norma
Compuestos orgánicos volátiles (COVs) (µg/m³)	50 (A+)	ISO 16000-6:2006
Contenido reciclado posterior al consumidor (%)	35	-
Lugar de fabricación	Fontanar - Guadalajara (España)	-
