PLACA BT MEDITERRANEO

Placas asfálticas de forma ondulada para colocar debajo de tejas curvas

Variaciones de producto:

Descripción Características técnicas y medidas

PLACA DANOSA BT MEDITERRÁNEO (2000x1050) son placas bituminosas de forma ondulada. Se componen de fibras minerales y vegetales saturadas con una emulsión bituminosa a altas temperaturas. En su composición no hay amianto ni materias tóxicas, por lo que son totalmente inofensivas para la salud.

Modo de empleo

PLACA DANOSA BT MEDITERRÁNEO (2000×1050) se utiliza bajo teja curva con ancho de boca entre 18,5 cm y 22 cm (boca de mayor ancho de la teja).
PLACA DANOSA BT MEDITERRÁNEO (2000×1050) se utiliza sobre soportes continuos de hormigón, cerámicos y de madera (entablado de madera, aglomerado de madera, panel sándwich, etc…) y discontinuos de rastreles de madera.
La colocación de las placas se realizará del alero a la cumbrera y en sentido contrario a los vientos dominantes.
Las placas se fijan mecánicamente al soporte. El clavo siempre se fijará en la cresta de la onda. El tipo de fijación depende del tipo de soporte.
La pendiente aconsejada estará comprendida entre el 15% y el 70%.
Solapes de placa con placa: Lateral, una onda. Transversal, 15 cm, excepto en el caso de pendientes inferiores al 20 %, que será de 30 cm.
Para pendientes inferiores al 40 % se dispondrán 9 fijaciones por placa. Estas fijaciones se repartirán de la siguiente manera: 3 en la parte superior, 3 en la parte inferior y 3 en el centro.
Para pendientes superiores al 400 % se dispondrán 12 fijaciones por placa. Estas fijaciones se repartirán de la siguiente manera: 4 en la parte superior, 4 en la parte inferior y 4 en el centro.
Las fijaciones superiores e inferiores se separarán 7 cm del borde de la placa.
Las fijaciones superiores, inferiores y laterales se realizarán en los solapes entre placas.
En caso de utilizar aislamiento térmico, DANOPREN se coloca entre el soporte y la placa, y la fijación deberá atravesar el conjunto hasta anclarse en el soporte.
En trabajos de rehabilitación o para el revestimiento de tejados ya existentes (sobre placas de fibrocemento, por ejemplo), se fijan perpendicularmente al faldón (perpendiculares a la línea de máxima pendiente) listones de madera de 60 x 60 mm que constituirán el entramado soporte sobre el que se instalarán las placas bajo teja. La distancia entre estos listones será inferior a la longitud de la teja menos 10 cm. Además, el peso de la teja recaerá sobre el listón y no sobre las placas.
Es importante controlar las sobrecargas de uso, de nieve (en su caso) y las acciones del viento a la hora de decidir la cuantía y distribución de estos rastreles, teniendo en cuenta siempre las normas que reglamentan la construcción de la estructura de apoyo de las placas.
No se recomienda la instalación de PLACA DANOSA BT MEDITERRÁNEO (2000×1050) con temperaturas inferiores a 1º C.
En el alero la placa volará unos 2 cm (máximo vuelo de 5 cm).
Los encuentros entre paredes y faldones, y los refuerzos en aleros, cumbrera, limatesas y puntos singulares se resolverán con CINTA AUTOADHESIVA SELF-DAN.

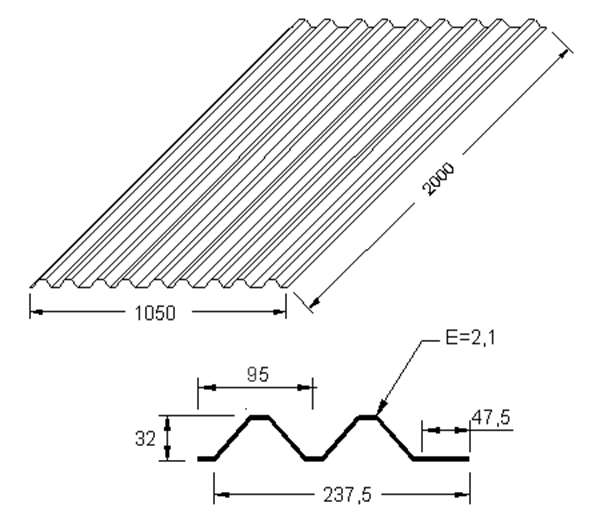

Presentación

Largo (cm): 200
Ancho (cm): 105
Altura de la onda (mm): 32
Distancia entre ondas (mm): 95
Número de ondas: 9 + 4 partes planas
Código de producto: 530062

Datos Técnicos

Concepto	Valor	Norma
