PRO5
Cubierta autoprotegida con lámina bituminosa de Altas Prestaciones
- Impermeabilización: Membrana bituminosa bicapa adherida de altas prestaciones (SBS+)
- Aislamiento térmico: Poliisocianurato (PIR)
- Acabado: Lámina intemperie
Cubierta
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Barrera de vapor | SELF-DAN® PE | Lámina bituminosa autoadhesiva acabada en un film de polietileno coextrusionado. | Resistencia a la difusión de vapor de agua (EN 13984) | μ > 115.000 |
| Aislamiento térmico | DANOPIR® BV | Paneles rígidos de poliisocianurato acabado en velo revestidos con velo de vidrio bituminado fijados mecánicamente al soporte base. | Conductividad térmica (EN 13165) ------ Reacción al fuego | λ = 0,028 W/m·K ------ F |
| Impermeabilización | GLASDAN® PRO 40 P | Lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
| Impermeabilización | POLYDAN® PRO 50/GP | Lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con armadura de fieltro de poliéster reforzado y terminación en gránulo de pizarra. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. |
Recomendaciones
En este tipo de soluciones con soporte de hormigón, habrá que valorar la necesidad de colocar chimeneas de aireación cada 100-150 m2, en función de la zona climática, apoyadas sobre la cara superior de la barrera de vapor.
Unidad de Obra

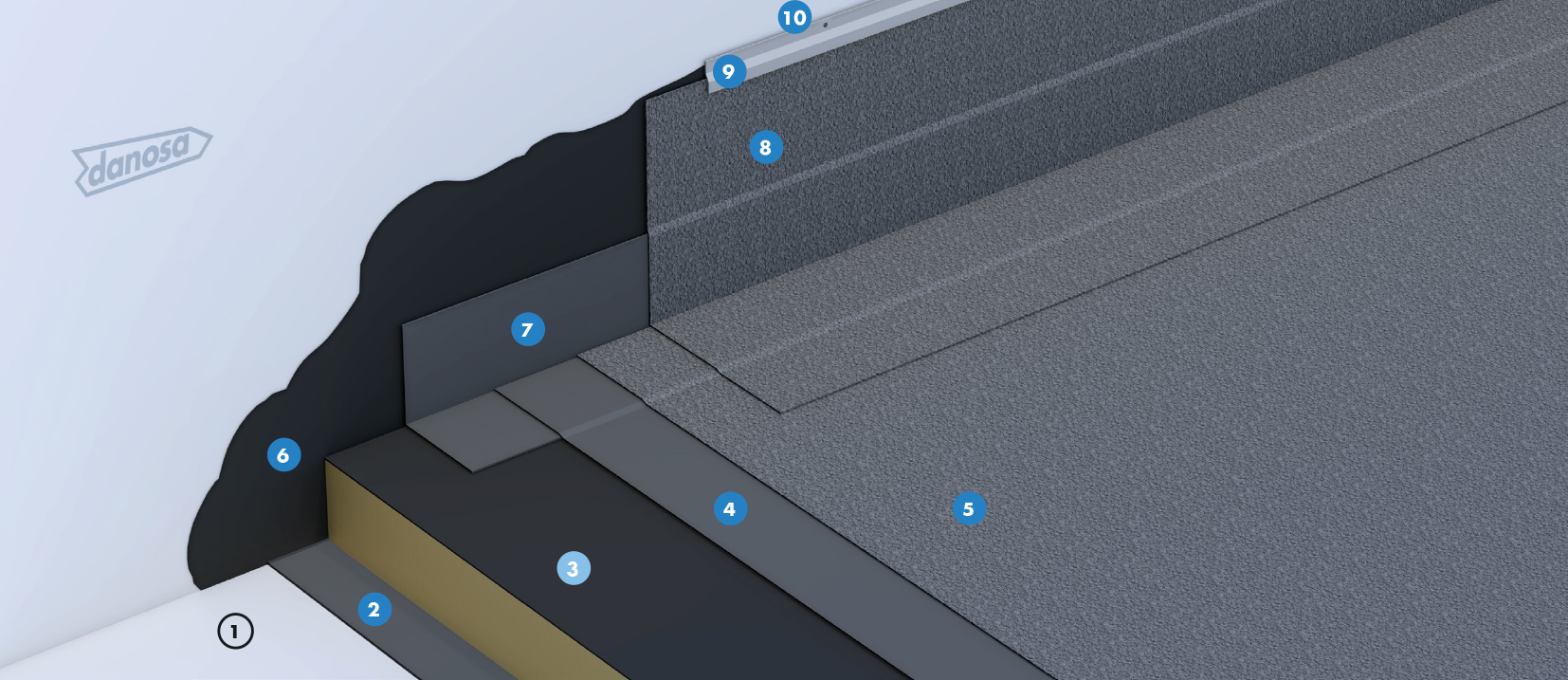

Cubierta plana no transitable constituida por:
Barrera de vapor SELF-DAN® PE de betún modificado con elastómeros SBS de 1,5 kg/m² protegida con un film de polietileno (HDPE) de 95 g/m² en su cara superior el cual sirve como armadura y un film plástico despegable en su cara inferior; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® BV, con acabado en velo de vidrio bituminado, de 100 mm de espesor, fijados mecánicamente al soporte imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® PRO 30 P adherida al soporte con soplete lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP, adherida a la anterior con soplete.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en: fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m² ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
Barrera de vapor SELF-DAN® PE de betún modificado con elastómeros SBS de 1,5 kg/m² protegida con un film de polietileno (HDPE) de 95 g/m² en su cara superior el cual sirve como armadura y un film plástico despegable en su cara inferior; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® BV, con acabado en velo de vidrio bituminado, de 100 mm de espesor, fijados mecánicamente al soporte imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® PRO 30 P adherida al soporte con soplete lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP, adherida a la anterior con soplete.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en: fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m² ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
Descarga de documentación del sistema PRO5
