Cubierta
Ventajas
Aplicación
Prescripciones técnicas

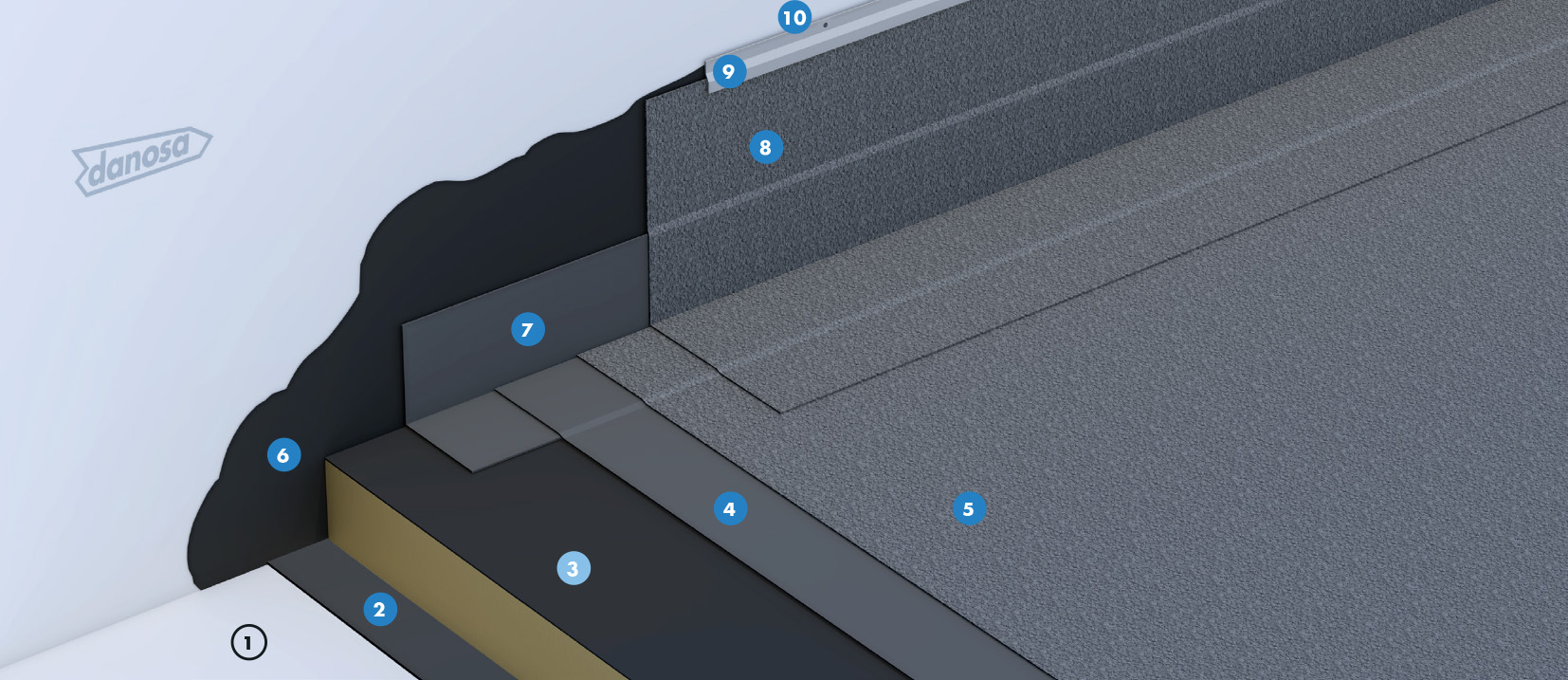

| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Barrera de vapor | SELF-DAN® PE | Lámina bituminosa autoadhesiva acabada en un film de polietileno coextrusionado. | Resistencia a la difusión de vapor de agua (EN 13984) | μ > 115.000 |
| Aislamiento térmico | DANOPIR® BV | Paneles rígidos de poliisocianurato acabado en velo revestidos con velo de vidrio bituminado fijados mecánicamente al soporte base. | Conductividad térmica (EN 13165) ------ Reacción al fuego | λ = 0,023 W/m·K ------ F |
| Impermeabilización | GLASDAN® 40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
| Impermeabilización | POLYDAN® 180/50 GP ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster y terminación en gránulo de pizarra. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. |
Recomendaciones
En este tipo de soluciones con soporte de hormigón, habrá que valorar la necesidad de colocar chimeneas de aireación cada 100-150 m2, en función de la zona climática, apoyadas sobre la cara superior de la barrera de vapor.
Unidad de Obra
Cubierta plana no transitable constituida por:
Barrera de vapor SELF-DAN® PE de betún modificado con elastómeros SBS de 1,5 kg/m² protegida con un film de polietileno (HDPE) de 95 g/m² en su cara superior el cual sirve como armadura y un film plástico despegable en su cara inferior; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® BV, con acabado en velo de vidrio bituminado, de 100 mm de espesor, fijados mecánicamente al soporte (mínimo 6 fijaciones por panel), lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 4 kg/m², GLASDAN® 40 P ELAST adherida al aislamiento con soplete y lámina bituminosa de betún modificado con elastómeros (SBS) de alta durabilidad, autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de
5 kg/m², POLYDAN® 180-50/GP ELAST adherida a la anterior con soplete.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de 5 kg/m², POLYDAN® 180-50/GP ELAST, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN®40 P ELAST adherida al soporte; CAZOLETA DANOSA®prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en: fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m² ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de 5 kg/m², POLYDAN®180-50/GP ELAST adherida a la anterior con soplete.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
Barrera de vapor SELF-DAN® PE de betún modificado con elastómeros SBS de 1,5 kg/m² protegida con un film de polietileno (HDPE) de 95 g/m² en su cara superior el cual sirve como armadura y un film plástico despegable en su cara inferior; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® BV, con acabado en velo de vidrio bituminado, de 100 mm de espesor, fijados mecánicamente al soporte (mínimo 6 fijaciones por panel), lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 4 kg/m², GLASDAN® 40 P ELAST adherida al aislamiento con soplete y lámina bituminosa de betún modificado con elastómeros (SBS) de alta durabilidad, autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de
5 kg/m², POLYDAN® 180-50/GP ELAST adherida a la anterior con soplete.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de 5 kg/m², POLYDAN® 180-50/GP ELAST, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN®40 P ELAST adherida al soporte; CAZOLETA DANOSA®prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en: fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m² ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, autoprotegida con gránulo de pizarra negro, con armadura de fieltro de poliéster reforzada, de 5 kg/m², POLYDAN®180-50/GP ELAST adherida a la anterior con soplete.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
Descarga de documentación del sistema NTV2
