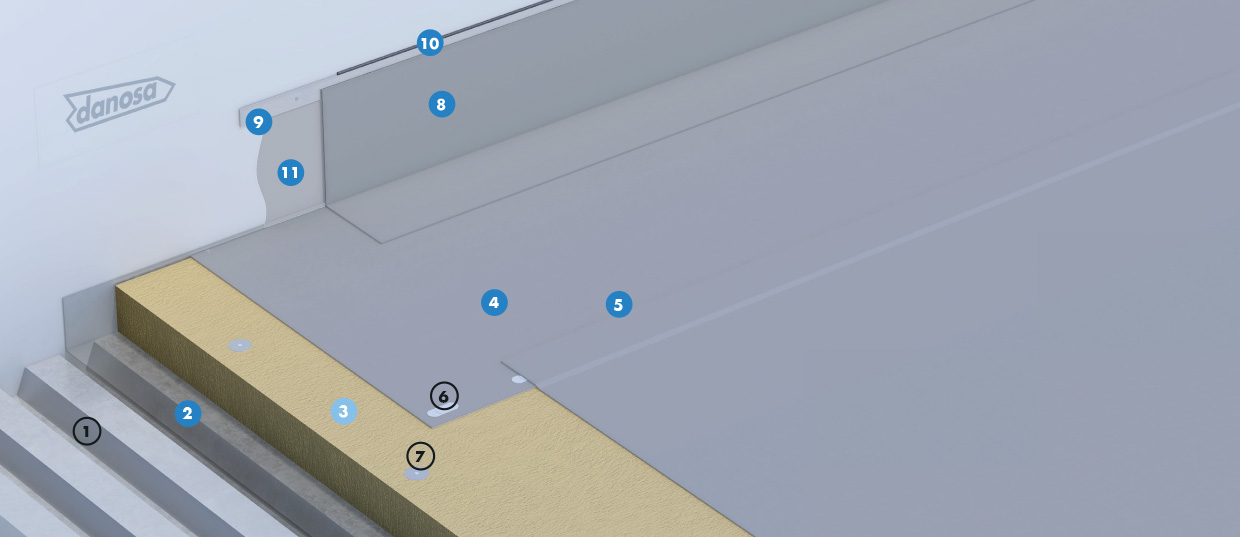

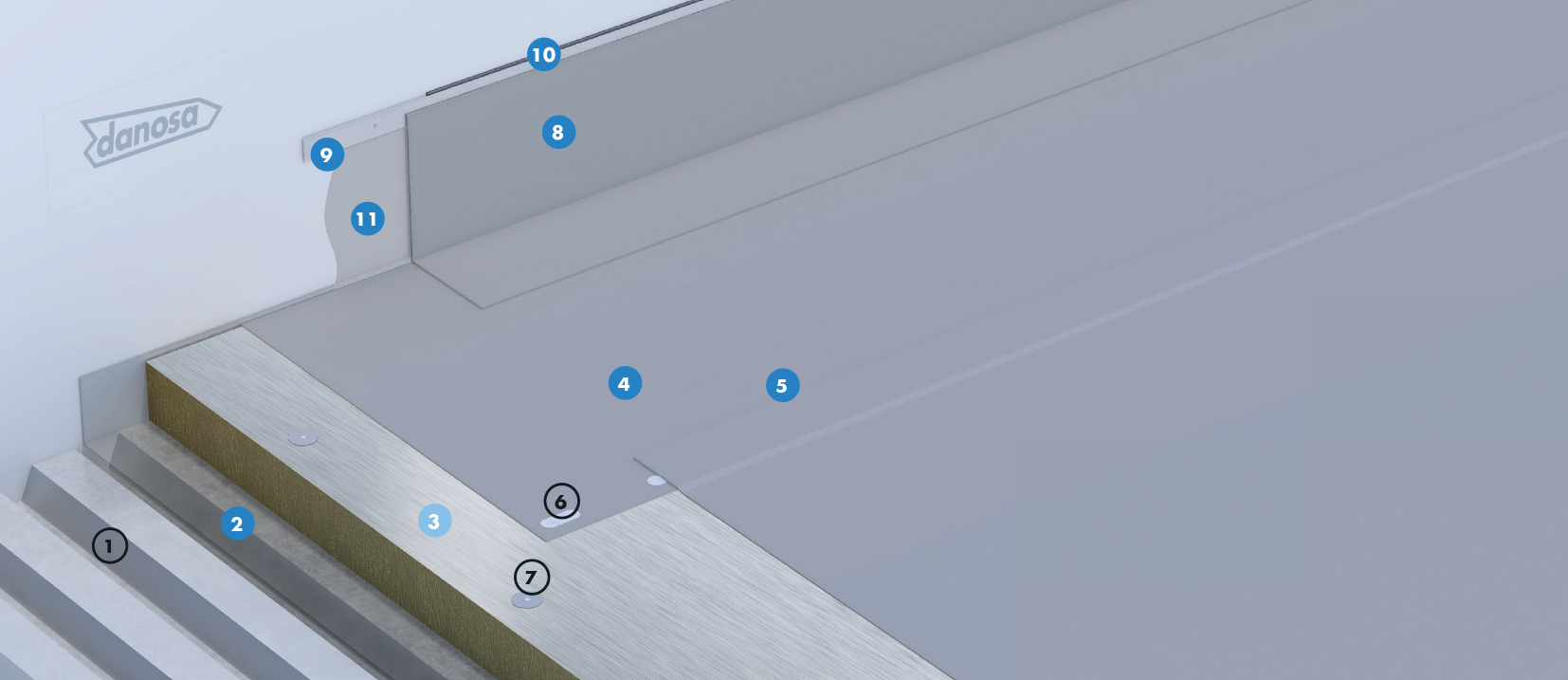

Cubierta
- 1 Soporte de impermeabilización
- 2 Barrera de vapor DANOPOL® 250 BV
- 3 Aislamiento térmico poliisocianurato DANOPIR® AL
- 4 Lámina impermeabilizante DANOPOL® HS 1.5
- 5 Sellado de solapes DANOPOL® LÍQUIDO
- 6 Fijación mecánica del sistema de impermeabilización
- 7 Fijación mecánica del aislamiento térmico
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Barrera de vapor | DANOPOL® 250 BV | Lámina de polietileno de baja densidad (LDPE) de 250 mm de espesor. | Resistencia difusión de vapor de agua (EN 13984) | μ > 100.000 |
| Aislamiento térmico | DANOPIR® AL | Paneles rígidos de poliisocianurato revestidos en ambas caras con un complejo multicapa de aluminio y fijados mecánicamente al soporte base. | Conductividad térmica (EN 13165) ------ Reacción al fuego (EN 13501-1) | λ = 0,023 W/m·K ------ B-s2, d0 |
| Impermeabilización | DANOPOL® HS 1.5 | Lámina termoplástica de PVC de alta durabilidad fijada mecánicamente al soporte base. | EN 13956: Láminas flexibles para impermeabilización. ------ Guía Europea ETAG 006: Sistemas de impermeabilización de cubiertas con membranas flexibles fijadas mecánicamente. |
Unidad de Obra
Cubierta plana no transitable con lámina vista constituida por:
Barrera de vapor a base de lámina DANOPOL® 250 BARRERA DE VAPOR; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® AL, revestidos en ambas caras con un complejo multicapa de aluminio, de 100 mm de espesor, fijados mecánicamente al soporte; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5,Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III, fijada mecánicamente al soporte, las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formado por: adhesivo de contacto GLUE-DAN® PVC; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1,5; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Puesta en obra conforme a UNE 104416. Medida la superficie realmente ejecutada.
Barrera de vapor a base de lámina DANOPOL® 250 BARRERA DE VAPOR; aislamiento térmico a base de paneles de poliisocianurato DANOPIR® AL, revestidos en ambas caras con un complejo multicapa de aluminio, de 100 mm de espesor, fijados mecánicamente al soporte; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5,Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III, fijada mecánicamente al soporte, las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formado por: adhesivo de contacto GLUE-DAN® PVC; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1,5; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Puesta en obra conforme a UNE 104416. Medida la superficie realmente ejecutada.
Descarga de documentación del sistema NTV7
