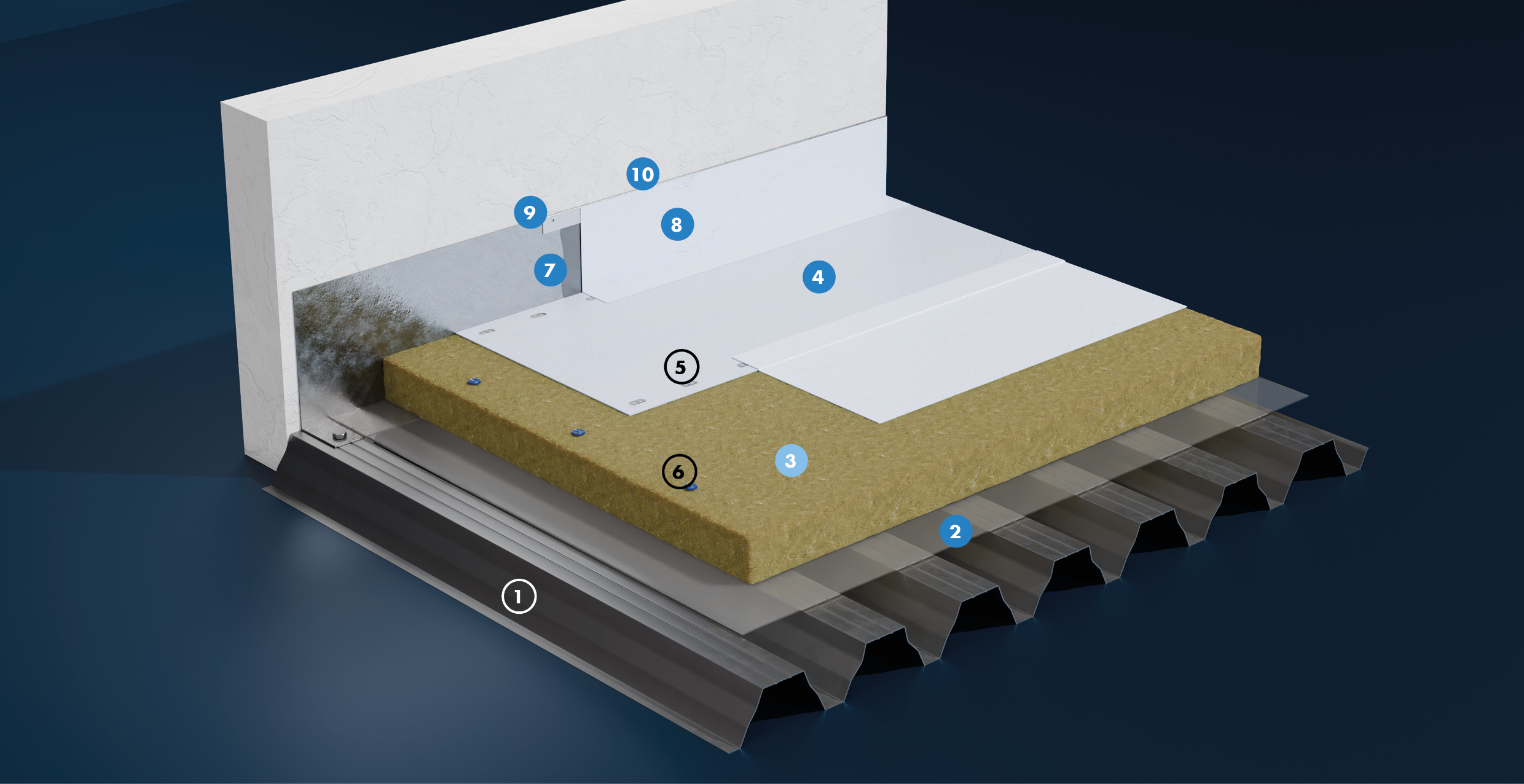

Cubierta
- 1 Soporte de impermeabilización
- 2 Barrera de vapor DANOPOL® 250 BV
- 3 Aislamiento térmico de lana de roca de alta densidad
- 4 Lámina impermeabilizante NEXALON® TPO 1.5
- 5 Fijación mecánica del sistema de impermeabilización
- 6 Fijación mecánica del aislamiento térmico
- 7 Adhesivo NEXALON® Adhesive
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Barrera de vapor | DANOPOL® 250 BV | Lámina de polietileno de baja densidad (LDPE) de 250 mm de espesor. | Resistencia difusión de vapor de agua (EN 13984) | μ > 100.000 |
| Aislamiento térmico | Lana de roca | Paneles rígidos de lana de roca fijados mecánicamente al soporte base. | Conductividad térmica (EN 12667) ------ Reacción al fuego (EN 13501-1) | λ = 0,039 W/m·K ------ A1 |
| Impermeabilización | NEXALON® TPO 1.5 | Lámina termoplástica de TPO de alta durabilidad fijada mecánicamente al soporte base. | EN 13956: Láminas flexibles para impermeabilización. ------ Guía Europea ETAG 006: Sistemas de impermeabilización de cubiertas con membranas flexibles fijadas mecánicamente. |
Unidad de Obra
Cubierta plana no transitable (tipo deck) con lámina intemperie constituida por:
Barrera de vapor a base de lámina de polietileno de baja densidad LDPE DANOPOL® 250 BARRERA DE VAPOR; aislamiento térmico a base de paneles de lana de roca, de 100 mm de espesor total, fijados mecánicamente al soporte; membrana impermeabilizante formada por láminas termoplásticas de TPO con armadura de malla de poliéster, de 1,5 mm de espesor, NEXALON® TPO 1.5, fijada mecánicamente al soporte. Fijaciones con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formados por: adhesivo de contacto NEXALON® ADHESIVE; banda perimétrica de conexión a petos formada por lámina termoplástica de TPO, de 1,5 mm de espesor, NEXALON® TPO 1.5; perfil de chapa colaminada NEXALON® Perfil colaminado B (con pestaña), fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de NEXALON® TPO del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: NEXALON® CAZOLETA prefabricada de TPO del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo. Cumple ensayo de comportamiento a fuego externo Broof (t1), en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416. Medida la superficie realmente ejecutada. Acabado no incluido.
Barrera de vapor a base de lámina de polietileno de baja densidad LDPE DANOPOL® 250 BARRERA DE VAPOR; aislamiento térmico a base de paneles de lana de roca, de 100 mm de espesor total, fijados mecánicamente al soporte; membrana impermeabilizante formada por láminas termoplásticas de TPO con armadura de malla de poliéster, de 1,5 mm de espesor, NEXALON® TPO 1.5, fijada mecánicamente al soporte. Fijaciones con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formados por: adhesivo de contacto NEXALON® ADHESIVE; banda perimétrica de conexión a petos formada por lámina termoplástica de TPO, de 1,5 mm de espesor, NEXALON® TPO 1.5; perfil de chapa colaminada NEXALON® Perfil colaminado B (con pestaña), fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de NEXALON® TPO del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: NEXALON® CAZOLETA prefabricada de TPO del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo. Cumple ensayo de comportamiento a fuego externo Broof (t1), en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416. Medida la superficie realmente ejecutada. Acabado no incluido.
