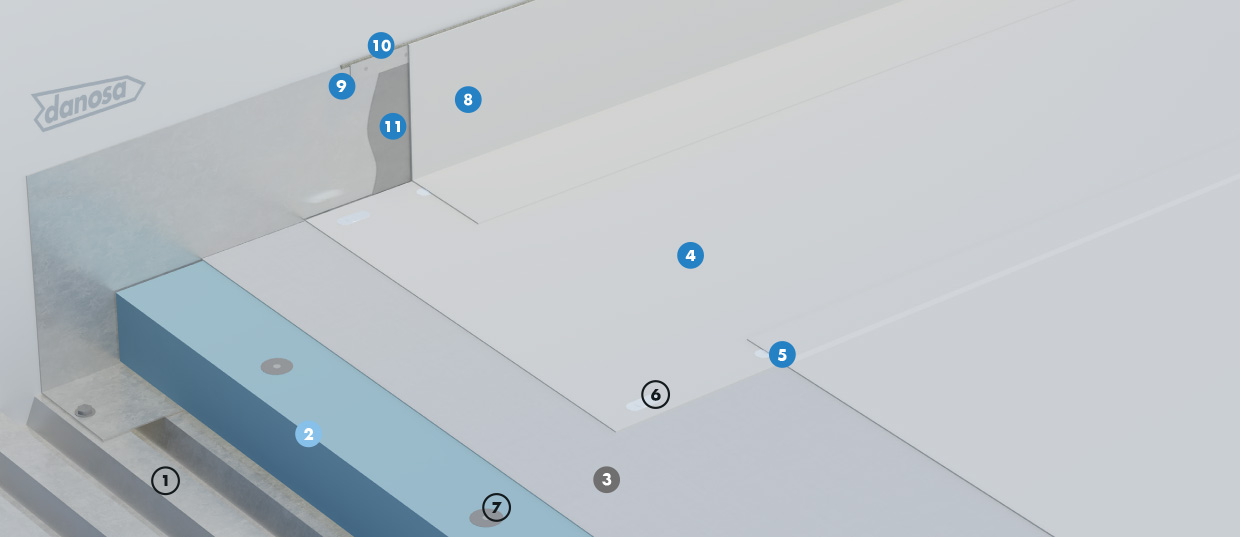

Cubierta
- 1 Soporte de impermeabilización
- 2 Aislamiento térmico DANOPREN® PR
- 3 Capa separadora DANECRAN® 100
- 4 Lámina impermeabilizante DANOPOL® HS 1.5 COOL ROOFING
- 5 Sellado de solapes DANOPOL® LÍQUIDO
- 6 Fijación mecánica del sistema de impermeabilización
- 7 Fijación mecánica del aislamiento térmico
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Aislamiento térmico | DANOPREN® PR | Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua fijados mecánicamente. | Conductividad térmica (EN 12667) | λ = 0,033 – 0,037 W/m·K |
| Separación | DANECRAN® 100 | Fieltro de fibra de vidrio. | Gramaje | 100 g/m² |
| Impermeabilización | DANOPOL® HS 1.5 COOL ROOFING | Lámina termoplástica de PVC de alta durabilidad fijada mecánicamente al soporte base. | EN 13956: Láminas flexibles para impermeabilización. Guía Europea ETAG 006: Sistemas de impermeabilización de cubiertas con membranas flexibles fijadas mecánicamente. |
Unidad de Obra
Cubierta plana no transitable (tipo deck) con lámina intemperie reflectante constituida por:
Aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® PR, de 100 mm de espesor total, con juntas perimetrales machihembradas, fijados mecánicamente al soporte, Declaración Ambiental de Producto DAP nº S-P-00501, ecoetiqueta ambiental tipo III; capa separadora formada por fieltro de fibra de vidrio termosoldado DANECRAN® 100; membrana impermeabilizante formada por láminas termoplásticas de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING, fijada mecánicamente al soporte. Las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta formados por: adhesivo de contacto GLUE-DAN® PVC; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING, Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III ; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Cumple ensayo de comportamiento a fuego externo Broof (t1) y a fuego interno Bs1d0 en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416.
Aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® PR, de 100 mm de espesor total, con juntas perimetrales machihembradas, fijados mecánicamente al soporte, Declaración Ambiental de Producto DAP nº S-P-00501, ecoetiqueta ambiental tipo III; capa separadora formada por fieltro de fibra de vidrio termosoldado DANECRAN® 100; membrana impermeabilizante formada por láminas termoplásticas de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING, fijada mecánicamente al soporte. Las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta formados por: adhesivo de contacto GLUE-DAN® PVC; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING, Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III ; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Cumple ensayo de comportamiento a fuego externo Broof (t1) y a fuego interno Bs1d0 en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416.
