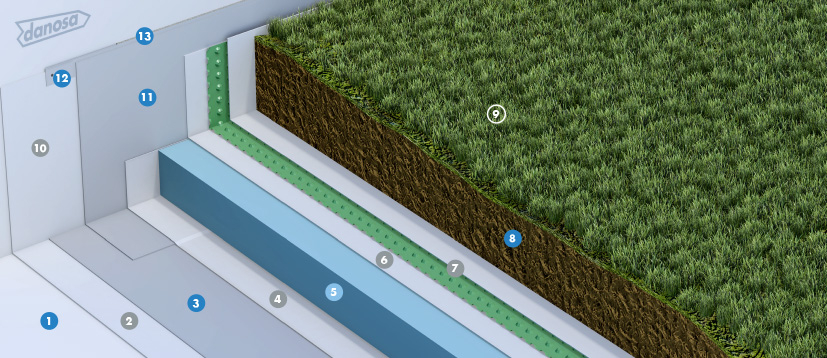

Cubierta
- 1 Soporte de impermeabilización ARGOSEC® M-25 Élite
- 2 Capa antipunzonante geotextil DANOFELT® PY 300
- 3 Lámina impermeabilizante DANOPOL® FV 1.2
- 4 Capa separadora geotextil DANOFELT® PY 300
- 5 Aislamiento térmico DANOPREN® TR
- 6 Capa separadora geotextil DANOFELT® PY 200
- 7 Capa drenante y filtrante DANODREN® JARDÍN
- 8 Sustrato vegetal DANOGREEN® Terra
- 9 Plantación intensiva
Perimetral
ul
- ul ul
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Soporte | ARGOSEC® M-25 Élite | Enfoscados estructurales proyectados de baja retracción | Rendimiento | 100 kg/m² |
| Antipunzonamiento | DANOFELT® PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
| Impermeabilización | DANOPOL® FV 1.2 | Lámina termoplástica de PVC no adherida de alta durabilidad. | EN 13956: Láminas flexibles para impermeabilización. | |
| Separación | DANOFELT PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
| Aislamiento térmico | DANOPREN® TR | Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua. | Conductividad térmica (EN 12667) | λ = 0,033 - 0,037 W/m·K |
| Separación | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
| Drenaje y filtración | DANODREN® JARDÍN | Lámina nodular de polietileno de alta densidad (PEAD) y geotextil de polipropileno incorporado. | Drenaje (ISO 12958) | 0,5 L/m·s |
Unidad de Obra
Cubierta plana ajardinada intensiva constituida por:
Soporte de impermeabilización en formación de pendientes, ARGOSEC® M-25 Élite (o similar) de espesor medio 50 mm, capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,2 mm de espesor, DANOPOL® FV 1.2; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y filtrante formada por lámina de polietileno DANODREN® JARDÍN; listo para cubrir con sustrato vegetal DANOGREEN® Terra, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; y plantación intensiva.
Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y arqueta de registro de jardinería.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO
nº 551/10. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416.
Soporte de impermeabilización en formación de pendientes, ARGOSEC® M-25 Élite (o similar) de espesor medio 50 mm, capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,2 mm de espesor, DANOPOL® FV 1.2; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y filtrante formada por lámina de polietileno DANODREN® JARDÍN; listo para cubrir con sustrato vegetal DANOGREEN® Terra, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; y plantación intensiva.
Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y arqueta de registro de jardinería.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO
nº 551/10. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416.
Descarga de documentación del sistema INT2
