FCH13

Fachada SATE DANOTHERM® acabada en cerámica con aislamiento exterior EPS

  • Aislamiento térmico: Poliestireno expandido (EPS)
  • Acabado: Aplacado cerámico
  • Mortero: De fijación
Compartir

Estanqueidad al agua

DANOPRIMER EPS

Morteros Rehabilitación Ahorro de energía

Ventajas

  • Asegura la estanquidad en fachada.
  • Alta durabilidad de prestaciones térmicas.
  • Evita puentes térmicos.
  • Refuerza la estabilidad térmica del muro soporte (inercia térmica).
  • Máxima durabilidad, pareja a la vida útil del edificio, por su gran resistencia a la humedad y cargas mecánicas.
  • Aplicación

  • Edificios públicos como hoteles.
  • Edificios residenciales públicos o privados.
  • Edificios para docencia: colegios, universidades, guarderías.
  • Edificios administrativos y corporativos.
  • Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.

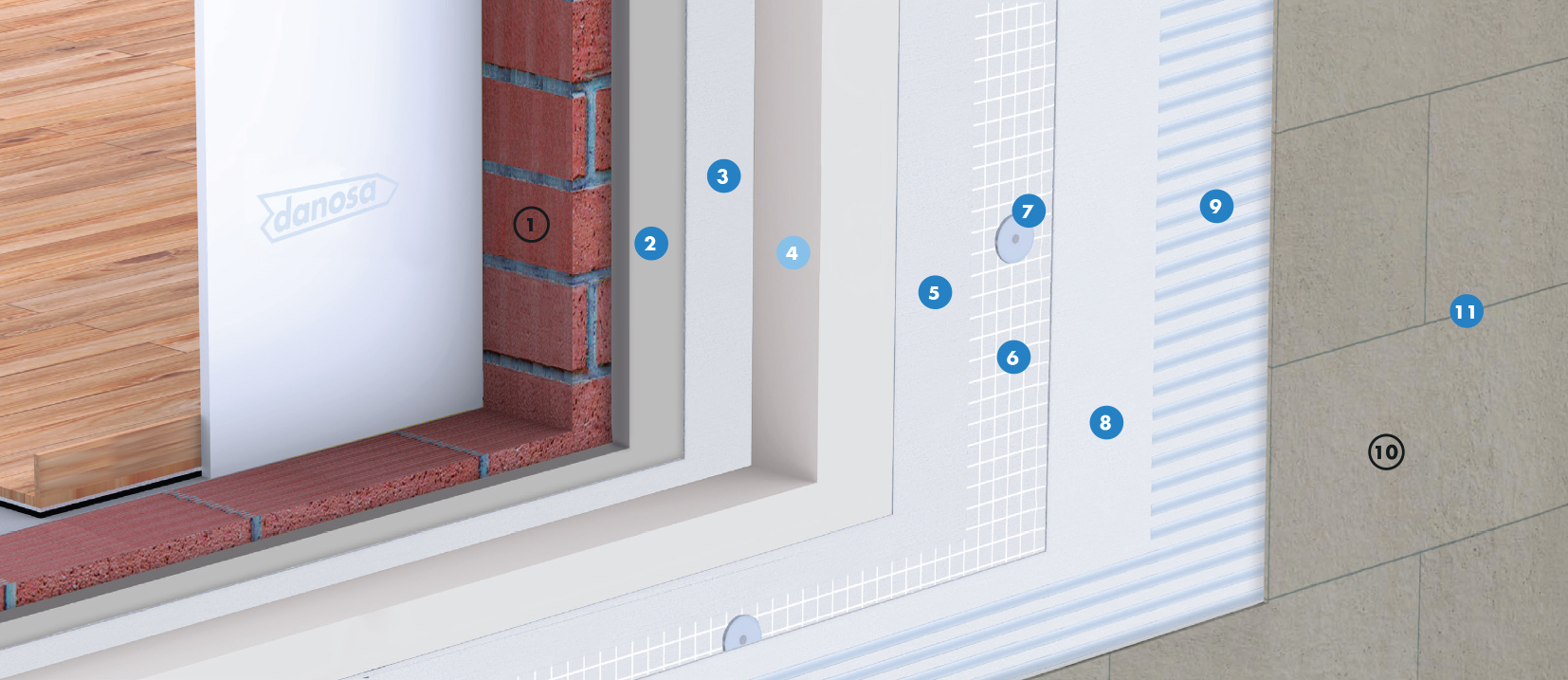

  • Prescripciones técnicas

    FunciónProductoDescripciónPropiedadValor
    AdhesiónARGOTEC® Fixtherm ÉliteMortero polímero modificado y de retracción compensada.Consumo 4 mm≈ 6,0 kg/m²
    Transmisión cargas al soporteDANOTHERM® Perfil de Arranque PVCBase de salida en PVC para SATE.ColocaciónCada 6 m o 2 plantas
    Aislamiento térmicoDANOTHERM® Placa EPS BlancoPanel aislante térmico de poliestireno expandido estabilizado y autoextinguible.Conductividad térmica (EN 12667)λ = 0,036 W/m·K
    AnclajeDANOTHERM® Anclaje Mecánico H1 ECOTaco de golpeo de punta mixta acero poliamida.ConsumoMínimo 7 ud/m²
    Capa de protecciónARGOTEC® Fixtherm ÉliteMortero polímero modificado y de retracción compensada.Consumo 4 mm≈ 6,0 kg/m²
    Malla de refuerzoDANOTHERM® Malla 160 FVMalla de fibra de vidrio de cuadrícula 4x4 mm, antiálcalis.Gramaje160 g/m²
    Adhesivo cementosoARGOCOLA® Élite 600Adhesivo cementoso de altas prestaciones muy deformable.UNE-EN 12004C2 TE S2
    Protección y acabadoCerámicaCerámica ≤ 0,10 m²/piezaPeso≤ 20 kg/m²
    RejuntadoARJUNT® UniversalMortero de rejuntado para cerámica CG2 AW.Ancho de junta≥ 5 mm

    Unidad de Obra

    Sistema de aislamiento térmico por el exterior para fachadas sobre soportes de ladrillo cerámico, termoarcilla, hormigón y enfoscados saneados para fachadas formado por:

    Una capa de mortero hidráulico polímero modificado y de retracción compensada ARGOTEC® Fixtherm Élite tanto en la placa como en el soporte con pegado de la placa aislante en continuo, para la fijación de planchas de aislamiento térmico en paramentos verticales, según “ETAG 004”, rendimiento ≈ 6,0 kg/m²; aislamiento térmico de cerramiento vertical por el exterior, como soporte de revestimiento para SATE, mediante planchas rígidas de poliestireno expandido (EPS) DANOTHERM® Placa EPS Blanco; anclaje mecánico del aislamiento DANOTHERM® Anclaje Mecánico H1 ECO con punta metálica y vaina de poliamida de 150 mm; mortero capa-base ARGOTEC® Fixtherm Élite para el embebido de la malla de armadura, con base de mortero de cemento-polimérico, con espesor total de 4 a 6 mm, rendimiento ≈ 6,0 kg/m²; malla de fibra de vidrio antiálcalis DANOTHERM® Malla 160 FV de 160 g/m² dejando la armadura centrada entre las dos capas, incluso parte proporcional de bandas de refuerzo mínimo de 20x40 cm en alféizares y cabeceros de hueco. Se respetarán las juntas de obra, incluso parte proporcional de preparación de la superficie soporte, colocación de perfiles de arranque de PVC cada 5 o 6 m de atura o dos plantas con la malla pasante, perfiles de esquina, formación de juntas de dilatación del edificio, jambas, dinteles, realización de juntas de trabajo cada 6 o 8 m lineales de fachada, puesta en obra de fijaciones especiales tipo DANOTHERM® H1 ECO de 155 mm, con punta de acero, despegado del soporte aproximadamente 1 mm para que pueda retacarse con el mortero cola del alicatado, aplicación de doble capa (dentada en el soporte y lamido en la pieza) de ARGOCOLA® Élite 600 (C2TES2) para fijar la cerámica elegida no mayor de 0,10 m²/m² y placa (consultar la idoneidad de absorción de agua, etc), con juntas 5 - 10 mm con ARJUNT® Universal, remates en los encuentros con carpintería sellados con cinta expansiva o masilla de poliuretano tipo ELASTYDAN® PU 40 Gris para sellar juntas de trabajo y de dilatación, medida la superficie del sistema a cinta corrida descontando huecos mayores de 2 m² al 50% y mayores de 4 m² al 100%, añadiendo el desarrollo de las jambas.

    No incluye la mano de obra de colocación de la cerámica. Productos provistos de marcado CE europeo según EN 1504-2, y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 23/0892.
