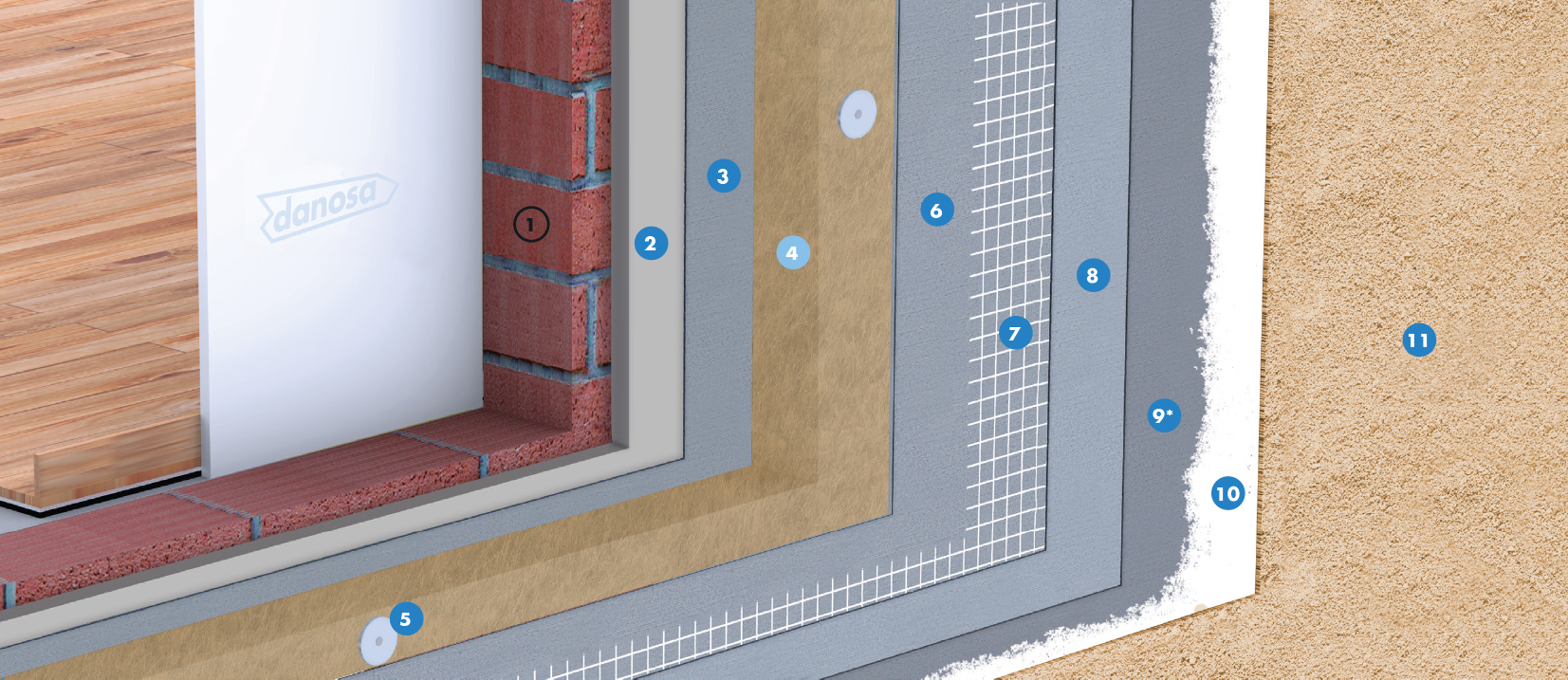

Fachada
- 1 Cerramiento de fachadas
- 2 Revoco de regularización ARGOREV® HCG PRO GRX
- 3 Adhesivo de mortero ARGOTEC® Fixtherm Élite
- 4 Aislamiento térmico DANOTHERM® Placa MW
- 5 Arandela DANOTHERM® PVC Anclaje Lana D140 y anclaje DANOTHERM® Anclaje Mecánico Taco
- 6 Capa base de mortero ARGOTEC® Fixtherm Élite
- 7 Armadura de fibra de vidrio DANOTHERM® Malla 160 FV
- 8 Capa base de mortero ARGOTEC® Fixtherm Élite
- 10 Regulador de absorción REVESTIDAN® SATE Fondo
- 11a Revestimiento acrílico REVESTIDAN® SATE Acrílico
- 11b Revestimiento acrílico al siloxano REVESTIDAN® SATE SLX
- 11c Revestimiento mineral REVESTIDAN® SATE Mineral (sin regulador de absorción
*Opcional Casas Passivhaus
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Adhesión | ARGOTEC® Fixtherm Élite | Mortero polímero modificado y de retracción compensada. | Rendimiento | ≈ 6,0 kg/m² |
| Aislamiento térmico | DANOTHERM® Placa MW | Panel rígido de lana mineral de roca, incombustible y no hidrófilo. | Conductividad térmica (EN 12667) | λ = 0,035 W/m·K |
| Anclaje | DANOTHERM® Arandela PVC Anclaje Lana D140 | Arandela para taco para ampliar la superficie de anclaje en los paneles de lana o fibra mineral. | Certificado | ETAG 014 |
| Anclaje | DANOTHERM® Anclaje Mecánico Taco | Taco de expansión SGR con orificio de 8 mm para anclaje de paneles aislantes. | Certificado | ETAG 014 |
| Capa base de mortero | ARGOTEC® Fixtherm Élite | Mortero polímero modificado y de retracción compensada. | Rendimiento | ≈ 7,0 kg/m² |
| Malla de refuerzo | DANOTHERM® Malla 160 FV | Malla de fibra de vidrio de cuadrícula 4x4 mm, antiálcalis. | Gramaje | 160 g/m² |
| Regulador de absorción | REVESTIDAN® SATE Fondo | Imprimación para regularizar la absorción del soporte. | Rendimiento | ≈ 0,3 kg/m² |
| Acabado | REVESTIDAN® SATE Acrílico | Revestimiento diseñado para la impermeabilización y decoración de fachadas. | Rendimiento | ≈ 2,0 - 2,5 kg/m² |
| *Hermeticidad (ECCN y Passivhaus) | ARGOTEC® Hermetic | Membrana cementosa para la hermeticidad del edificio cara fría y caliente. | Rendimiento | ≈ 1,5 - 2,0 kg/m² |
| Impermeabilización de puntos críticos (petos, alfeízares, zócalos, etc.) | DANOCRET® PROTECT 300 FLEX o 500 FLEX | Mortero impermeabilizante flexible. | Rendimiento | ≈ 3,0 kg/m² |
Recomendaciones
Imprescindible impermeabilizar y sellar puntos críticos a la penetración, dada la gran capacidad de absorción de agua de la lana mineral de roca.
Unidad de Obra
Sistema de aislamiento térmico por el exterior para fachadas formado por:
Mortero polímero modificado y de retracción compensada ARGOTEC® Fixtherm Élite para la fijación de planchas de aislamiento térmico en paramentos verticales, según “ETAG 004”, rendimiento ≈ 6,0 kg/m², ecoetiqueta ambiental tipo III; aislamiento térmico de cerramiento vertical por el exterior, como soporte de revestimiento para SATE, mediante planchas rígidas de lana mineral de roca LANA MINERAL DE ROCA - DANOTHERM® Placa MW; anclaje mecánico con aro de estanqueidad para fijación mecánica del aislamiento DANOTHERM® Anclaje Mecánico Taco; mortero capa-base ARGOTEC® Fixtherm Élite para el embebido de la malla de armadura, con base de mortero de cemento-polimérico, con espesor total de 5 a 7 mm, rendimiento ≈ 7,0 kg/m², ecoetiqueta ambiental tipo III; malla de fibra de vidrio antiálcalis, DANOTHERM® Malla 160 FV de 160 g/m². Aplicación de regulador de absorción REVESTIDAN® SATE Fondo y rendimiento ≈ 0,3 kg/m², acabado a base de resina de copolímeros acrílico-estirénicos, color blanco, REVESTIDAN® SATE y rendimiento ≈ 2,0 - 2,5 kg/m².
El soporte deberá estar limpio, sano, con resistencia a la adherencia, compacto y dimensionalmente estable. Se respetarán las juntas de obra, incluso p/p de preparación de la superficie soporte, en caso de soportes que presenten falta de planeidad se recomienda aplicar un capa de regularización ARGOREV HCG PRO GRX de color gris y espesor de 10-20 mm, colocación de perfiles de arranque de PVC, goterón, de esquina, ventana, juntas de dilatación y remates en los encuentros con carpintería sellados con cinta expansiva o masilla de poliuretano tipo ELASTYDAN® PU 40 Gris, medida la superficie del sistema a cinta corrida descontando huecos mayores de 2 m2 al 50% y mayores de 4 m2 al 100%, añadiendo el desarrollo de las jambas.
Incluso parte proporcional de impermeabilización de zócalos, alféizares, petos, y en general zonas críticas para la penetración de agua con membrana DANOCRET® Protect Flex (300 o 500) con una dotación de 3 kg/m².
Productos provistos de marcado CE europeo según EN 1504-2, y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 18/1016.Reacción al fuego Euroclase A2s1d0.
Productos provistos de declaración ambiental de producto:
- ARGOTEC® Fixtherm Élite: Nº S-P-05582
Mortero polímero modificado y de retracción compensada ARGOTEC® Fixtherm Élite para la fijación de planchas de aislamiento térmico en paramentos verticales, según “ETAG 004”, rendimiento ≈ 6,0 kg/m², ecoetiqueta ambiental tipo III; aislamiento térmico de cerramiento vertical por el exterior, como soporte de revestimiento para SATE, mediante planchas rígidas de lana mineral de roca LANA MINERAL DE ROCA - DANOTHERM® Placa MW; anclaje mecánico con aro de estanqueidad para fijación mecánica del aislamiento DANOTHERM® Anclaje Mecánico Taco; mortero capa-base ARGOTEC® Fixtherm Élite para el embebido de la malla de armadura, con base de mortero de cemento-polimérico, con espesor total de 5 a 7 mm, rendimiento ≈ 7,0 kg/m², ecoetiqueta ambiental tipo III; malla de fibra de vidrio antiálcalis, DANOTHERM® Malla 160 FV de 160 g/m². Aplicación de regulador de absorción REVESTIDAN® SATE Fondo y rendimiento ≈ 0,3 kg/m², acabado a base de resina de copolímeros acrílico-estirénicos, color blanco, REVESTIDAN® SATE y rendimiento ≈ 2,0 - 2,5 kg/m².
El soporte deberá estar limpio, sano, con resistencia a la adherencia, compacto y dimensionalmente estable. Se respetarán las juntas de obra, incluso p/p de preparación de la superficie soporte, en caso de soportes que presenten falta de planeidad se recomienda aplicar un capa de regularización ARGOREV HCG PRO GRX de color gris y espesor de 10-20 mm, colocación de perfiles de arranque de PVC, goterón, de esquina, ventana, juntas de dilatación y remates en los encuentros con carpintería sellados con cinta expansiva o masilla de poliuretano tipo ELASTYDAN® PU 40 Gris, medida la superficie del sistema a cinta corrida descontando huecos mayores de 2 m2 al 50% y mayores de 4 m2 al 100%, añadiendo el desarrollo de las jambas.
Incluso parte proporcional de impermeabilización de zócalos, alféizares, petos, y en general zonas críticas para la penetración de agua con membrana DANOCRET® Protect Flex (300 o 500) con una dotación de 3 kg/m².
Productos provistos de marcado CE europeo según EN 1504-2, y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 18/1016.Reacción al fuego Euroclase A2s1d0.
Productos provistos de declaración ambiental de producto:
- ARGOTEC® Fixtherm Élite: Nº S-P-05582
Descarga de documentación del sistema FCH10
