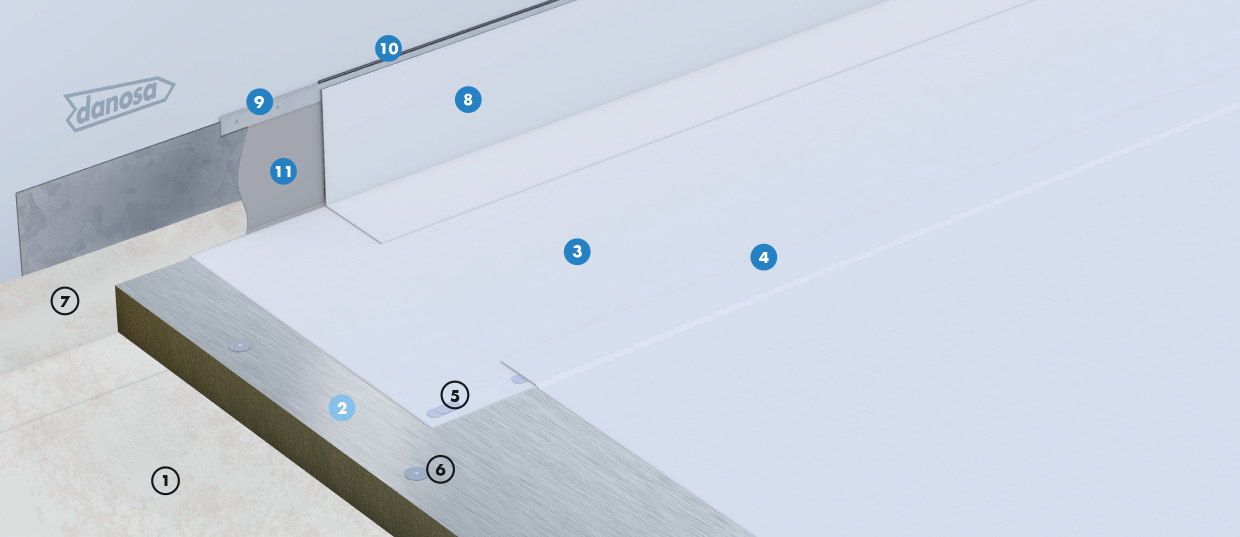

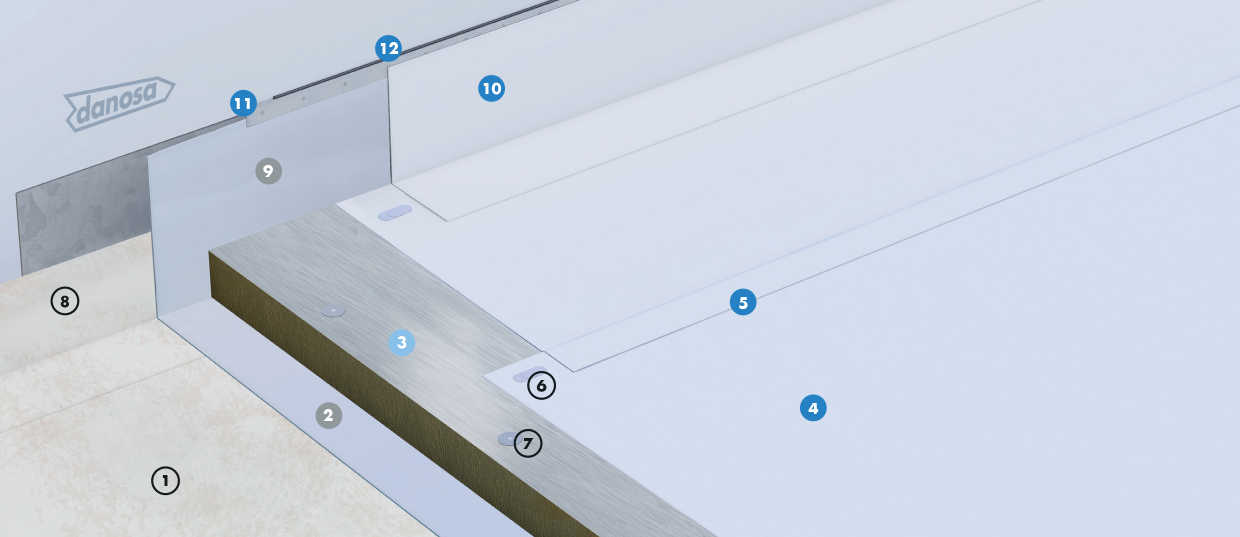

Cubierta
- 1 Lámina existente de impermeabilización
- 2 Aislamiento térmico poliisocianurato DANOPIR® AL
- 3 Capa separadora geotextil DANOFELT® PP 200
- 4 Lámina impermeabilizante DANOPOL® HS 1.5 COOL ROOFING
- 5 Sellado de solapes DANOPOL® LÍQUIDO
- 6 Fijación mecánica del sistema de impermeabilización
- 7 Fijación mecánica del aislamiento térmico
Perimetral
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Aislamiento térmico | DANOPIR® AL | Paneles rígidos de poliisocianurato revestidos en ambas caras con un complejo multicapa de aluminio y fijados mecánicamente al soporte base. | Conductividad térmica (EN 13165) ------ Reacción al fuego (EN 13501-1) | λ = 0,023 W/m·K ------ B-s2, d0 |
| Separación | DANOFELT® PP 200 | Geotextil no tejido formado por fibras de polipropileno. | Gramaje | 200 g/m² |
| Impermeabilización | DANOPOL® HS 1.5 COOL ROOFING | Lámina termoplástica de PVC de alta durabilidad fijada mecánicamente al soporte base. | EN 13956: Láminas flexibles para impermeabilización. | Guía Europea ETAG 006: Sistemas de impermeabilización de cubiertas con membranas flexibles fijadas mecánicamente. |
Recomendaciones
*Revisar espesores mínimos de aislamiento térmico en función de la zona climática según CTE.
**Esta solución requiere de un estudio previo de condensaciones.
**Esta solución requiere de un estudio previo de condensaciones.
Unidad de Obra
Saneado de cubierta plana no transitable tipo deck a base de eliminación de zonas abolsadas y recomposición posterior. Retirada de perfiles colaminados de zona de exutorios, claraboyas u otros puntos singulares.
Además del cajeado de la zona de desagüe de la antigua lamina con cúter.
Cubierta plana no transitable (tipo deck) con lámina intemperie reflectante constituida por: colocación de aislamiento térmico tipo DANOPIR® AL de espesor a definir por parte de la dirección facultativa (según zona climática); membrana impermeabilizante formada por láminas termoplásticas de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING BLANCO,Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III, fijada mecánicamente al soporte. Las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta formados por: capa separadora formada por geotextil no tejido de polipropileno 100% de fibra continua DANOFELT® PP 200 solapado 10 cm; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING BLANCO; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Cumple ensayo de comportamiento a fuego externo Broof (t1) y a fuego interno Bs1d0 en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416.
Además del cajeado de la zona de desagüe de la antigua lamina con cúter.
Cubierta plana no transitable (tipo deck) con lámina intemperie reflectante constituida por: colocación de aislamiento térmico tipo DANOPIR® AL de espesor a definir por parte de la dirección facultativa (según zona climática); membrana impermeabilizante formada por láminas termoplásticas de PVC con armadura de malla de poliéster, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING BLANCO,Declaración Ambiental de Producto DAP nº S-P-00691, ecoetiqueta ambiental tipo III, fijada mecánicamente al soporte. Las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 ó 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta formados por: capa separadora formada por geotextil no tejido de polipropileno 100% de fibra continua DANOFELT® PP 200 solapado 10 cm; banda perimétrica de conexión a petos formada por lámina térmoplástica de PVC, de 1,5 mm de espesor, DANOPOL® HS 1.5 COOL ROOFING BLANCO; perfil de chapa colaminada DANOSA TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Cumple ensayo de comportamiento a fuego externo Broof (t1) y a fuego interno Bs1d0 en conformidad con el CTE (DB-SI). Puesta en obra conforme a UNE 104416.
Descarga de documentación del sistema RREF4
