REXT1

Rehabilitación de cubierta plana invertida ajardinada extensiva con LBM (SBS)

  • Impermeabilización: Membrana bituminosa bicapa adherida (SBS)
  • Aislamiento térmico: Poliestireno extruido (XPS)
  • Acabado: Jardín extensivo
Compartir

Estanqueidad al agua

GLASDAN 30 P ELAST

Estanqueidad al agua

ESTERDAN PLUS 50/GP ELAST JARDIN VERDE

Ahorro de energía

DANOPREN TR

Estanqueidad al agua Rehabilitación Sostenibilidad Ahorro de energía

Ventajas

  • Impermeabilización resistente a la penetración de raíces.
  • Sistema ajardinado LEED®.
  • Impermeabilización de alta elasticidad y gran durabilidad con propiedades autocicatrizantes.
  • Impermeabilización bicapa adherida.
  • Aplicación mediante soplete de gas propano.
  • Membrana impermeabilizante resistente a los microorganismos y a la oxidación.
  • Gran capacidad para el puenteo de fisuras.
  • Drenaje de alta resistencia a compresión.
  • Aislamiento térmico de alta resistencia a compresión y mínima absorción de agua.
  • Declaración Ambiental de Producto.
  • Aplicación

  • Edificios logísticos e industriales.
  • Edificios de pública concurrencia: centros comerciales.
  • Edificios residenciales públicos o privados.
  • Edificios para docencia: colegios, universidades, guarderías.
  • Edificios administrativos y corporativos.
  • Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.
  • Prescripciones técnicas

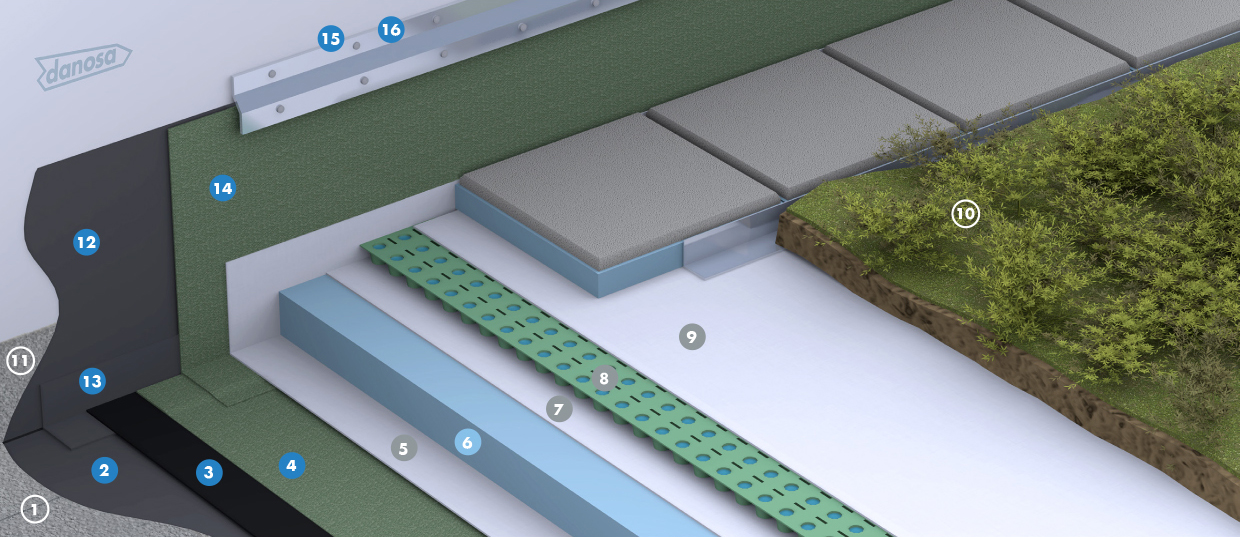

    FunciónProductoDescripciónPropiedadValor
    ImprimaciónMAXDAN®Imprimación bituminosa de consistencia viscosa.Rendimiento0,5 kg/m²
    ImpermeabilizaciónGLASDAN® 30 P ELASTLámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico.EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
    ImpermeabilizaciónESTERDAN® PLUS 50/GP ELAST VERDE JARDÍNLámina bituminosa de betún modificado (SBS) antiraíces con armadura de fieltro de poliéster y terminación en gránulo de pizarra.EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
    EN 13948: Resistencia a la penetración de raíces.
    SeparaciónDANOFELT® PY 200Geotextil no tejido formado por fibras de poliéster.Gramaje200 g/m²
    Aislamiento térmicoDANOPREN® TRPlanchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua.Conductividad térmica (EN 12667)λ = 0,033 - 0,037 W/m·K
    SeparaciónDANOFELT® PY 200Geotextil no tejido formado por fibras de poliéster.Gramaje200 g/m²
    Retención y drenajeDANODREN® R-20Lámina retenedora nodular de polietileno de alta densidad (HDPE)Drenaje y retención (DIN 53495)D: 2,5 l/m·s
    R: 5 l/m²
    FiltraciónDANOFELT® PY 200Geotextil no tejido formado por fibras de poliéster.Gramaje200 g/m²

    Recomendaciones

    *Revisar espesores mínimos de XPS en función de la zona climática según CTE.
    **La DF evaluará si se puede reimpermeabilizar sobre el soporte existente debido a las nuevas cargas.

    Unidad de Obra

    Saneado de cubierta no transitable autoprotegida con eliminación de zonas abolsadas y consolidación con ESTERDAN® 30 P ELAST hasta alcanzar el nivel de la lámina existente, incluso flameado de toda la lámina para garantizar una adherencia plena. Incluso parte proporcional de retirada de todos los elementos existentes anteriores a la impermeabilización.
    Cubierta plana ajardinada extensiva constituida por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® 30 P ELAST adherida al soporte con soplete y lámina bituminosa de betún modificado con elastómeros SBS, antiraíz auto-protegida con gránulo de pizarra y armadura de poliéster reforzado, de 5 kg/m², ESTERDAN® PLUS 50/GP ELAST VERDE JARDIN adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y acumuladora de agua formada por lámina de polietileno DANODREN® R-20; capa filtrante compuesta por geotextil de poliéster DANOFELT® PY 200; listo para cubrir con sustrato vegetal.
    Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa antiraíz autoprotegida con gránulo de pizarra y armadura de poliéster reforzado y tratamiento anti-raíz de 5 kg/m², ESTERDAN® PLUS 50/GP ELAST VERDE JARDIN, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; lámina bituminosa de adherencia, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de caucho del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS antiraíz, autoprotegida con gránulo de pizarra y armadura de poliéster reforzado, de 5 kg/m², ESTERDAN® PLUS 50/GP ELAST VERDE JARDIN. Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401. Medida la superficie realmente ejecutada. Acabado no incluido.
