Cubierta

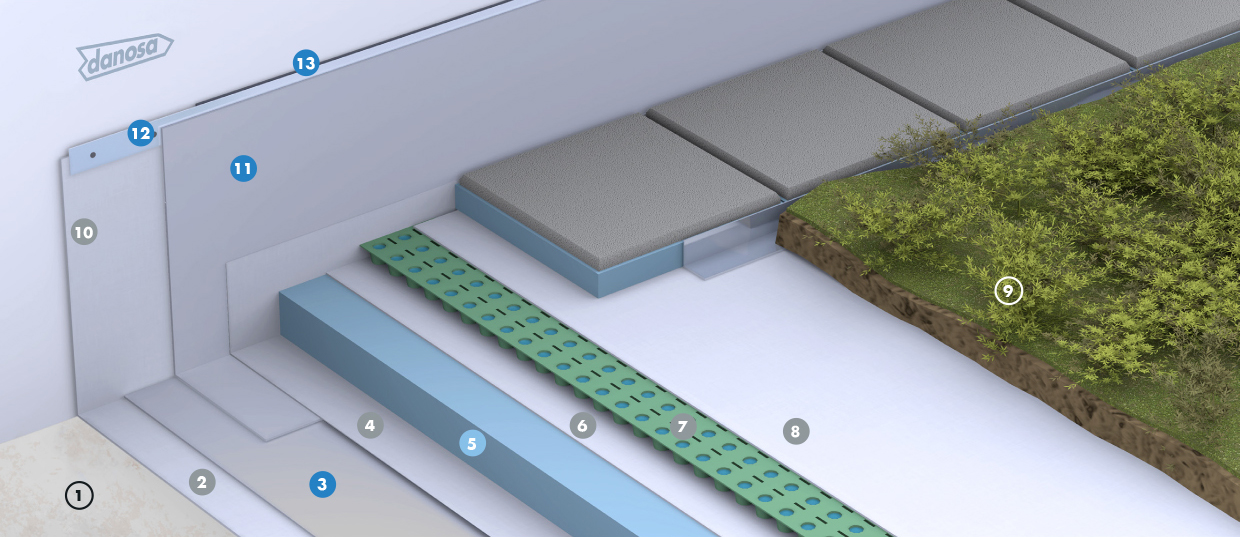

- 1 Lámina existente de impermeabilización
- 2 Capa antipunzonante geotextil DANOFELT® PY 300
- 3 Lámina impermeabilizante DANOPOL® FV 1.5
- 4 Capa separadora geotextil DANOFELT® PY 300
- 5 Aislamiento térmico DANOPREN® TR
- 6 Capa separadora geotextil DANOFELT® PY 200
- 7 Capa retenedora y drenante DANODREN® R-20
- 8 Capa filtrante geotextil DANOFELT® PY 200
- 9 Sustrato vegetal DANOGREEN® Terra
- 10 Plantación extensiva DANOGREEN® Sedum
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Antipunzonamiento | DANOFELT® PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
| Impermeabilización | DANOPOL® FV 1.5 | Lámina termoplástica de PVC no adherida de alta durabilidad. | EN 13956: Láminas flexibles para impermeabilización. | |
| Separación | DANOFELT® PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
| Aislamiento térmico | DANOPREN® TR | Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua. | Conductividad térmica (EN 12667) | λ = 0,033 - 0,037 W/m·K |
| Separación | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
| Retención y drenaje | DANODREN® R-20 | Lámina retenedora nodular de polietileno de alta densidad (HDPE). | Drenaje y retención (DIN 53495) | D: 2,2 L/m·s R: 5 L/m² |
| Filtración | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
Recomendaciones
*Revisar espesores mínimos de XPS en función de la zona climática según CTE.
Unidad de Obra
Levantado de tierra vegetal y retirada de restos de elementos que forman la cubierta actual como drenaje, geotextil, aislamiento térmico y lámina impermeabilizante con aprovechamiento de aquellos elementos que puedan estar en buen estado.
Cubierta plana ajardinada extensiva con pendiente mínima del 1% visitable, incluso parte proporcional de cajeado de zona de desagüe con un ARGOSEC® M25 ELITE, constituida por: capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,5 mm de espesor, DANOPOL® FV 1.5; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante formada por lámina de polietileno DANODREN® R-20; capa filtrante formada por geotextil de poliéster DANOFELT® PY 200; cubierto con una capa de sustrato vegetal DANOGREEN® Terra de entre 4 y 8 cm de espesor, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; finalizado con una alfombra vegetal DANOGREEN® Sedum, compuesto por 12 variedades de Sedum, en formato de tepe de dimensiones 60 cm x 200 cm plantado sobre una fibra de coco y sustrato con espesor entre 2 y 4 cm, con una cobertura vegetal del 95% y un peso en seco aproximado de 15 kg/m².
Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,5 mm de espesor, DANOPOL® FV 1.5; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada.
Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de PVC DANOPOL®del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO
nº 551R/20. Conforme a CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416. Medida la superficie realmente ejecutada. Acabado no incluido.
*Revisar espesores mínimos de XPS en función de la zona climática según CTE.
Cubierta plana ajardinada extensiva con pendiente mínima del 1% visitable, incluso parte proporcional de cajeado de zona de desagüe con un ARGOSEC® M25 ELITE, constituida por: capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,5 mm de espesor, DANOPOL® FV 1.5; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante formada por lámina de polietileno DANODREN® R-20; capa filtrante formada por geotextil de poliéster DANOFELT® PY 200; cubierto con una capa de sustrato vegetal DANOGREEN® Terra de entre 4 y 8 cm de espesor, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; finalizado con una alfombra vegetal DANOGREEN® Sedum, compuesto por 12 variedades de Sedum, en formato de tepe de dimensiones 60 cm x 200 cm plantado sobre una fibra de coco y sustrato con espesor entre 2 y 4 cm, con una cobertura vegetal del 95% y un peso en seco aproximado de 15 kg/m².
Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,5 mm de espesor, DANOPOL® FV 1.5; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada.
Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de PVC DANOPOL®del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y PARAGRAVILLAS DANOSA®.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO
nº 551R/20. Conforme a CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416. Medida la superficie realmente ejecutada. Acabado no incluido.
*Revisar espesores mínimos de XPS en función de la zona climática según CTE.
