RINT2

Rehabilitación de cubierta plana invertida ajardinada intensiva con PVC

Impermeabilización: Membrana PVC no adherida
Aislamiento térmico: Poliestireno extruido (XPS)
Acabado: Jardín intensivo

Estanqueidad al agua

DANOPOL FV 1.2

Ahorro de energía

DANOPREN TR

Introduzca los metros cuadrados necesarios de este sistema para el proyecto

m²

Ventajas

Impermeabilización resistente a radiación ultravioleta.

Impermeabilización resistente a la penetración de raíces.

Impermeabilización no adherido.

Sistema ajardinado LEED®.

Aislamiento térmico de alta resistencia a compresión y mínima absorción de agua.

Drenaje de alta resistencia a compresión.

Soldaduras mediante aire caliente.

Declaración Ambiental de Producto.

Programa Europeo de reciclaje de materiales de PVC ROOFCOLLECT®.

Aplicación

Edificios logísticos e industriales.

Edificios de pública concurrencia: centros comerciales.

Edificios residenciales públicos o privados.

Edificios para docencia: colegios, universidades, guarderías.

Edificios administrativos y corporativos.

Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.

Prescripciones técnicas

Función	Producto	Descripción	Propiedad	Valor
Antipunzonamiento	DANOFELT® PY 300	Geotextil no tejido formado por fibras de poliéster.	Gramaje	300 g/m²
Impermeabilización	DANOPOL® FV 1.2	Lámina termoplástica de PVC no adherida de alta durabilidad.	EN 13956: Láminas flexibles para impermeabilización.
Separación	DANOFELT PY 300	Geotextil no tejido formado por fibras de poliéster.	Gramaje	300 g/m²
Aislamiento térmico	DANOPREN® TR	Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua.	Conductividad térmica (EN 12667)	λ = 0,033 - 0,037 W/m·K
Separación	DANOFELT® PY 200	Geotextil no tejido formado por fibras de poliéster.	Gramaje	200 g/m²
Drenaje y filtración	DANODREN® JARDÍN	Lámina nodular de polietileno de alta densidad (PEAD) y geotextil de polipropileno incorporado.	Drenaje (ISO 12958)	0,5 L/m·s

Recomendaciones

*Revisar espesores mínimos de XPS en función de la zona
climática según CTE.

Unidad de Obra

Levantado de tierra vegetal y retirada de restos de elementos que forman la cubierta actual como drenaje, geotextil, aislamiento térmico y lámina impermeabilizante con aprovechamiento de aquellos elementos que puedan estar en buen estado.

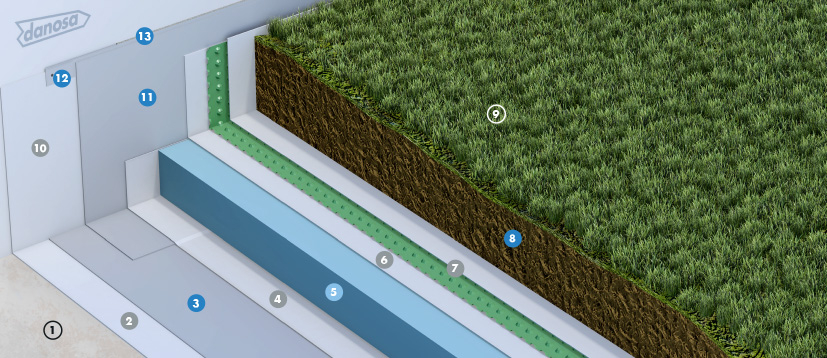

Cubierta plana ajardinada intensiva con pendiente mínima del 1% visitable, incluso parte proporcional de cajeado de zona de desagüe con un ARGOSEC® M-25 Élite, constituida por: capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de fibra de vidrio, de 1,2 mm de espesor, DANOPOL® FV 1.2; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y filtrante formada por lámina de polietileno DANODREN® JARDÍN; listo para cubrir con sustrato vegetal y plantación intensiva.
Incluye parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por: piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante y arqueta de registro de jardinería.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO nº 551/20. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/20 y UNE 104416. Medida la superficie realmente ejecutada. Acabado no incluido.
