RTPP1

Rehabilitación de cubierta plana invertida transitable peatonal de uso privado con LBM (SBS) y pavimento

  • Impermeabilización: Membrana bituminosa bicapa adherida (SBS)
  • Aislamiento térmico: Poliestireno extruido (XPS)
  • Acabado: Pavimento
Compartir

Ahorro de energía

DANOPREN TR

Estanqueidad al agua

ESTERDAN 40 P ELAST

Estanqueidad al agua

GLASDAN 30 P ELAST

Estanqueidad al agua Rehabilitación Sostenibilidad Ahorro de energía

Ventajas

  • Impermeabilización de alta elasticidad y gran durabilidad.
  • Aplicación mediante soplete de gas propano.
  • Membrana impermeabilizante autocicatrizante.
  • Membrana impermeabilizante resistente a los microorganismos y a la oxidación.
  • Impermeabilización bicapa adherida.
  • Sistema de cubierta invertida que mejora la durabilidad de la impermeabilización y evita condensaciones entre capas.
  • Aislamiento térmico de alta resistencia a compresión y mínima absorción de agua.
  • Declaración Ambiental de Producto.
  • Aplicación

  • Edificios logísticos e industriales.
  • Edificios de pública concurrencia: centros comerciales.
  • Edificios residenciales públicos o privados.
  • Edificios para docencia: colegios, universidades, guarderías.
  • Edificios administrativos y corporativos.
  • Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.
  • Prescripciones técnicas

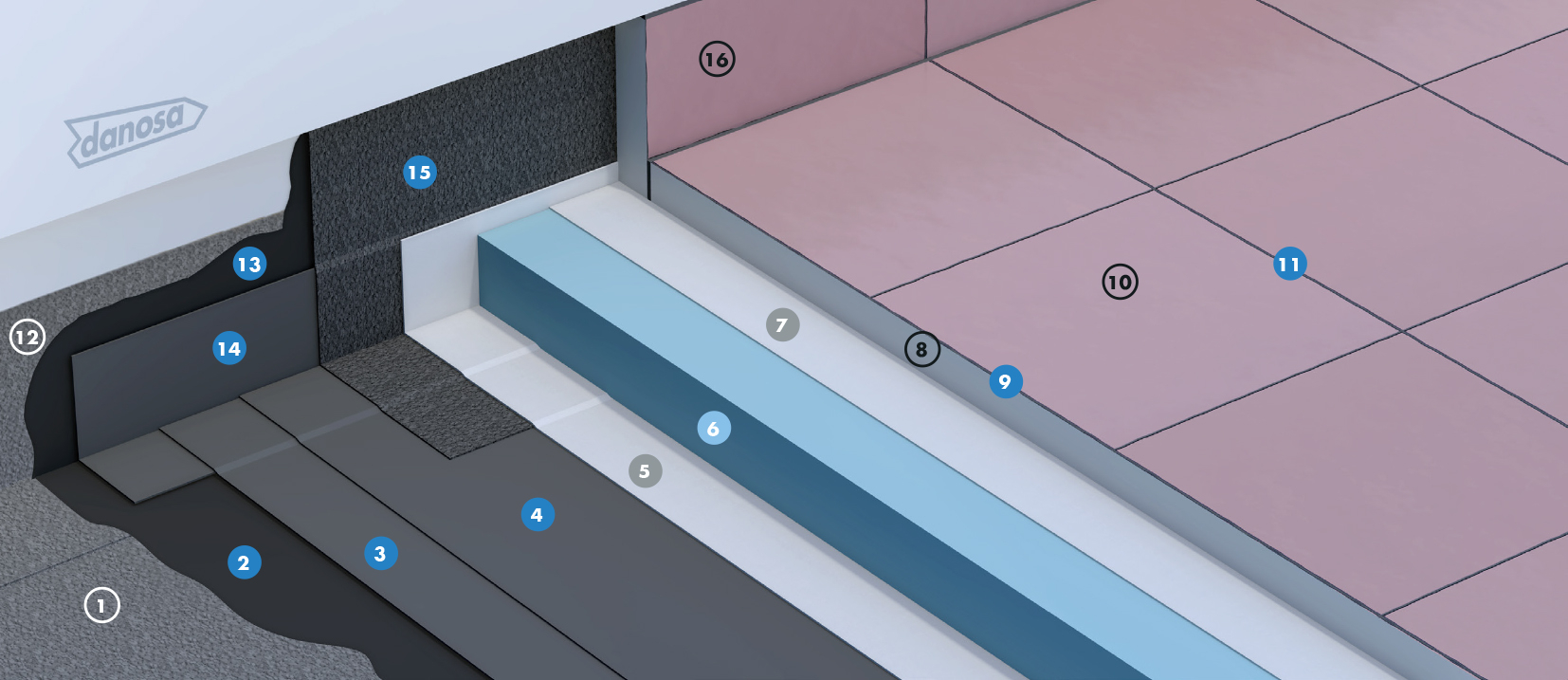

    FunciónProductoDescripciónPropiedadValor
    ImprimaciónMAXDAN®Imprimación bituminosa de consistencia viscosa.Rendimiento0,5 kg/m²
    ImpermeabilizaciónGLASDAN® 30 P ELASTLámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico.EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
    ImpermeabilizaciónESTERDAN® 40 P ELASTLámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster y terminación en film plástico.EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
    SeparaciónDANOFELT® PY 200Geotextil no tejido formado por fibras de poliéster.Gramaje200 g/m²
    Aislamiento térmicoDANOPREN® TRPlanchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua.Conductividad térmica (EN 12667)λ = 0,033 - 0,037 W/m·K
    SeparaciónDANOFELT® PY 300Geotextil no tejido formado por fibras de poliéster.Gramaje300 g/m²
    ProtecciónARGOSEC® M-25 ÉliteEnfoscados estructurales proyectados de baja retracción.Rendimiento40 kg/m²
    Adhesivo cementosoARGOCOLA® ÉLITE 500Adhesivo cementoso C2TE S1 deformable.Rendimiento6 kg/m²
    RejuntadoARJUNT® UNIVERSALMortero de rejuntado para cerámica CG2 AW.Rendimiento0,64 kg/m²

    Recomendaciones

    *Necesario solo en el caso de que la lámina de impermeabilización existente esté acabada en pizarra.
    **Revisar espesores mínimos de XPS en función de la zona climática según CTE.
    ***La DF evaluará si se puede reimpermeabilizar sobre el soporte existente debido a las nuevas cargas.

    Unidad de Obra

    Desmontaje de la cubierta plana transitble a base de retirada del embaldosado y de los rodapies de la cubierta con retirada posterior de los geotextiles y aislamiento térmico, consolidación de la impermeabilización existente, formación de medias cañas en rincones y esquinas de la cubierta con mortero ARGOSEC® M-25 Élite con un radio aproximado de 5 cm; incluso parte proporcional de cajeado de la zona de desagüe hasta llegar a la capa de compresión, regularización de la zona de desagüe con ARGOSEC® M-25 Élite.
    Cubierta plana con pendiente mínima del 1% visitable constituida por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® 30 P ELAST adherida al soporte con soplete y lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 300; listo para ejecutar el pavimento cerámico con los siguientes componentes: mortero de regularización de espesor medio 20 mm; adhesivo cementoso ARGOCOLA® ELITE 500 C2TS1 y mortero de rejuntado ARJUNT® Universal CG2 AW.
    Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST, ambas adheridas al soporte y entre sí con soplete acabado con zócalo de protección. Encuentros con sumideros formado por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/ m2, ESTERDAN® 40 P ELAST adherido al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia. Junta de dilatación consistente en: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST.
    Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401. Medida la superficie realmente ejecutada. Acabado no incluido.
