RTPD1

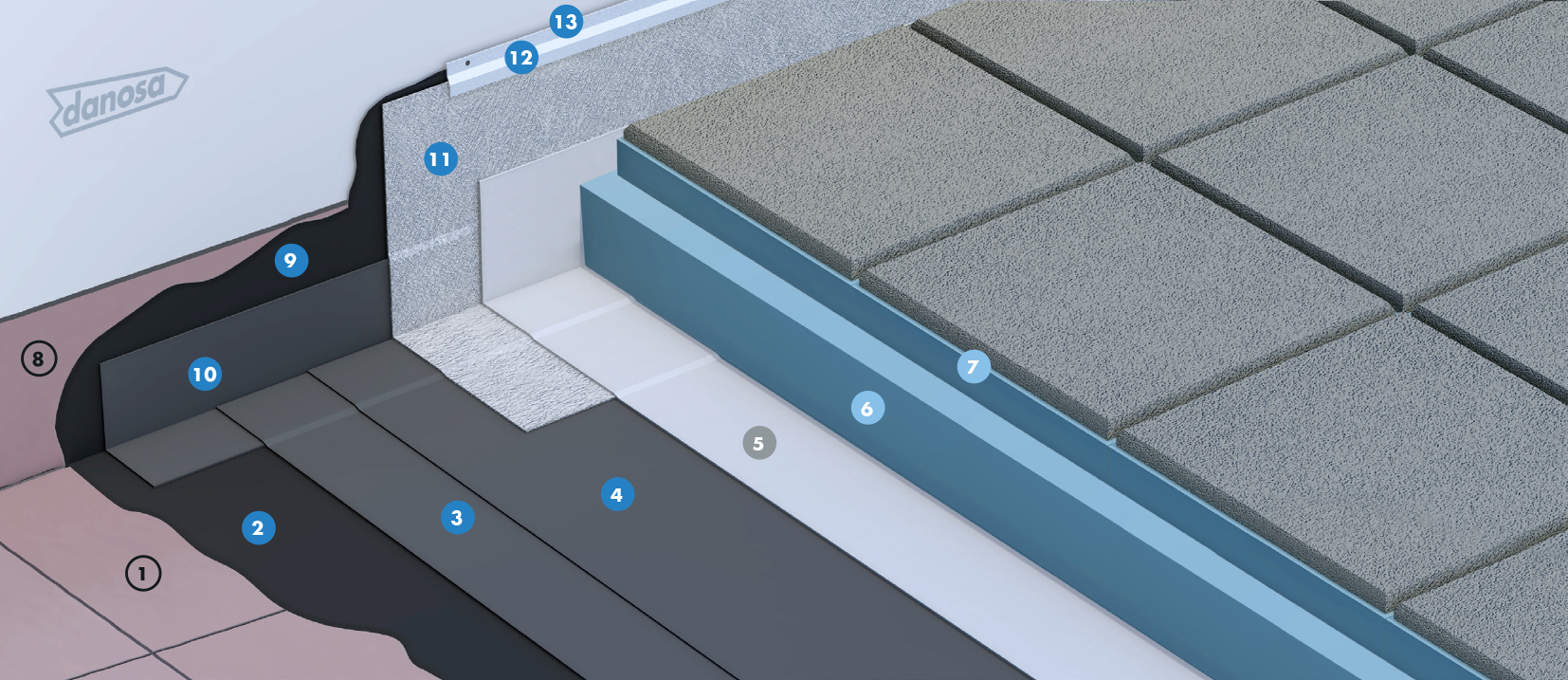

Rehabilitación de cubierta plana no visitable en cubierta plana invertida transitable peatonal de uso privado con LBM (SBS) y pavimento aislante
- Impermeabilización: Membrana bituminosa bicapa adherida (SBS)
- Aislamiento térmico: Poliestireno extruido (XPS)
- Acabado: Pavimento aislante

Cubierta
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Imprimación | CURIDAN® | Imprimación bituminosa de base acuosa. | Adherencia | ≥ 0,3 kg/m² |
Impermeabilización | GLASDAN® 40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Impermeabilización | ESTERDAN® 40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Separación | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
Aislamiento térmico | DANOPREN® TR | Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua. | Conductividad térmica (EN 12667) | λ = 0,033 - 0,037 W/m·K |
Pavimento aislante | DANOLOSA® | Pavimento aislante y drenante de 50x50 cm, compuesto de hormigón poroso y base de poliestireno extruido. | Conductividad térmica (EN 12667) | λ = 0,034 W/m·K |
Recomendaciones
*Necesario solo en el caso de que la lámina de impermeabilización existente esté acabada en pizarra.
**Revisar espesores mínimos de XPS en función de la zona climática según CTE.
***La DF evaluará si se puede reimpermeabilizar sobre el soporte existente debido a las nuevas cargas.
**Revisar espesores mínimos de XPS en función de la zona climática según CTE.
***La DF evaluará si se puede reimpermeabilizar sobre el soporte existente debido a las nuevas cargas.
Unidad de Obra
Saneado de cubierta plana transitable a base de retirada de los rodapiés de la cubierta con consolidación de la impermeabilización existente, formación de medias cañas en rincones y esquinas de la cubierta con mortero con un radio aproximado de 5 cm. Eliminación y picado de las baldosas que estén huecas o en mal estado incluso parte proporcional de recomposición de la misma con mortero. Además del cajeado de la zona de desagüe hasta llegar a la capa de compresión del forjado, regularizando ligeramente con mortero.
Cubierta plana con pendiente mínima del 1% visitable con losa filtrante de altas prestaciones, constituida por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®, lámina bituminosa de betún modificado con elastómeros, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 4 kg/m², GLASDAN® 40 P ELAST adherida con calor a la lámina preexistente; lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; pavimento aislante anticontaminante efecto fotocatalítico, DANOLOSA® NOx Blanca 95.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², ESTERDAN® PLUS 50/GP ELAST BLANCA, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia. Junta de dilatación consistente en: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, con film plástico, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO
nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
Cubierta plana con pendiente mínima del 1% visitable con losa filtrante de altas prestaciones, constituida por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®, lámina bituminosa de betún modificado con elastómeros, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 4 kg/m², GLASDAN® 40 P ELAST adherida con calor a la lámina preexistente; lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; pavimento aislante anticontaminante efecto fotocatalítico, DANOLOSA® NOx Blanca 95.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², ESTERDAN® PLUS 50/GP ELAST BLANCA, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia. Junta de dilatación consistente en: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, con film plástico, con armadura de fieltro de poliéster, de 4,8 kg/m², ESTERDAN® 48 P ELAST.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO
nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada.
