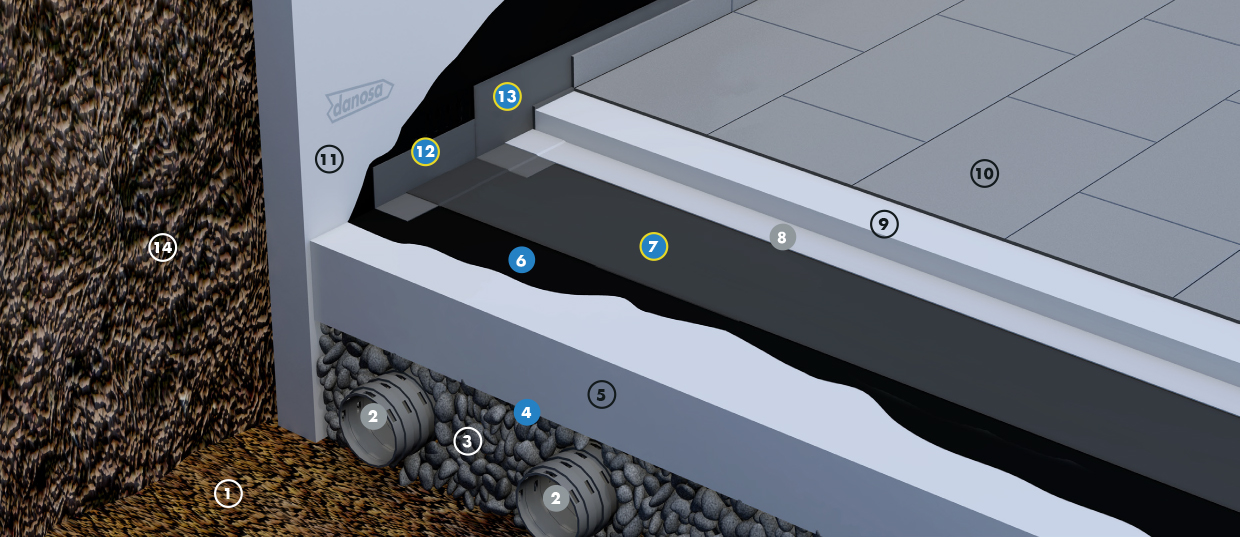

Losa
- 1 Terreno
- 2 Tubería de aireación TUBODAN® 160*
- 3 Relleno de grava filtrante
- 4 Lámina de polietileno DANOPOL® 250 BV
- 5 Solera de hormigón
- 6 Imprimación bituminosa MAXDAN®
- 7 Lámina impermeabilizante anti-radón POLYDAN® RADÓN 180-40 P ELAST
- 8 Capa antipunzonante geotextil DANOFELT® PP 300
- 9 Mortero de protección
- 10 Pavimento
Perimetral
- 11 Muro de sótano
- 12 Banda de refuerzo anti-radón POLYDAN® RADÓN 180-40 P ELAST
- 13 Banda de terminación anti-radón POLYDAN® RADÓN 180-40 P ELAST
- 14 Relleno con tierras
Ventajas
Aplicación
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Aireación | TUBODAN® 160 | Tubo perforado corrugado de polietileno de alta densidad (PEAD). | Superficie de infiltración | 782 cm²/m |
| Barrera de vapor | DANOPOL® 250 BV | Lámina de polietileno de baja densidad (LDPE) de 250 mm de espesor. | Resistencia difusión de vapor de agua (EN 13984) | μ > 100.000 |
| Imprimación | MAXDAN® | Imprimación bituminosa de consistencia viscosa. | Rendimiento | 0,5 kg/m² |
| Barrera de gas radón e impermeabilización | POLYDAN® RADÓN 180-40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster de alto gramaje y terminación en film plástico. | Coeficiente de difusión al radón | 2,4 ·10^-12 m²/s |
| Antipunzonamiento | DANOFELT® PP 300 | Geotextil no tejido formado por fibras de polipropileno. | Gramaje | 300 g/m² |
Unidad de Obra
Rehabilitación de solera de cimentación para tratamiento con barrera anti-radón constituida por:
Demolición de solera existente de hormigón.
Impermeabilización, protección al gas radón y despresurización de solera de cimentación constituida por:
Tubería de drenaje perforado y corrugado de PEAD TUBODAN® 160; relleno de grava filtrante; barrera de vapor a base de lámina de polietileno de baja densidad de 0,20 mm de espesor DANOPOL® 250 BARRERA DE VAPOR; solera de hormigón; mortero de regularización; imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de espesor 3,5 mm modificada con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST adherida al soporte con soplete; capa antipunzonante formada por geotextil de polipropileno DANOFELT® PP 300; capa de protección de mortero de espesor medio 40-50 mm; adhesivo cementoso ARGOCOLA® Élite 500 y mortero de rejuntado ARJUNT® Universal CG2 AW.
Incluye parte proporcional de: Encuentros con muro de sótano o paramento elevando la impermeabilización 20 cm en la vertical encuentro muro y solera, formado por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con lámina bituminosa de betún modificado con elastómeros SBS barrera radón, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST y banda de terminación con lámina bituminosa de betún modificado con elastómeros SBS barrera radón, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST , ambas adheridas al soporte y entre sí con soplete.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) 567R/16 ESTERDAN® - SELF-DAN® - POLYDAN® ESTRUCTURAS ENTERRADAS. Puesta en obra conforme a DIT nº 567R/16 y norma UNE 104401.
Demolición de solera existente de hormigón.
Impermeabilización, protección al gas radón y despresurización de solera de cimentación constituida por:
Tubería de drenaje perforado y corrugado de PEAD TUBODAN® 160; relleno de grava filtrante; barrera de vapor a base de lámina de polietileno de baja densidad de 0,20 mm de espesor DANOPOL® 250 BARRERA DE VAPOR; solera de hormigón; mortero de regularización; imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de espesor 3,5 mm modificada con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST adherida al soporte con soplete; capa antipunzonante formada por geotextil de polipropileno DANOFELT® PP 300; capa de protección de mortero de espesor medio 40-50 mm; adhesivo cementoso ARGOCOLA® Élite 500 y mortero de rejuntado ARJUNT® Universal CG2 AW.
Incluye parte proporcional de: Encuentros con muro de sótano o paramento elevando la impermeabilización 20 cm en la vertical encuentro muro y solera, formado por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con lámina bituminosa de betún modificado con elastómeros SBS barrera radón, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST y banda de terminación con lámina bituminosa de betún modificado con elastómeros SBS barrera radón, con armadura de fieltro de poliéster de gran gramaje, de 4 kg/m², POLYDAN® 180-40 P ELAST , ambas adheridas al soporte y entre sí con soplete.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) 567R/16 ESTERDAN® - SELF-DAN® - POLYDAN® ESTRUCTURAS ENTERRADAS. Puesta en obra conforme a DIT nº 567R/16 y norma UNE 104401.
Descarga de documentación del sistema RRAD3
