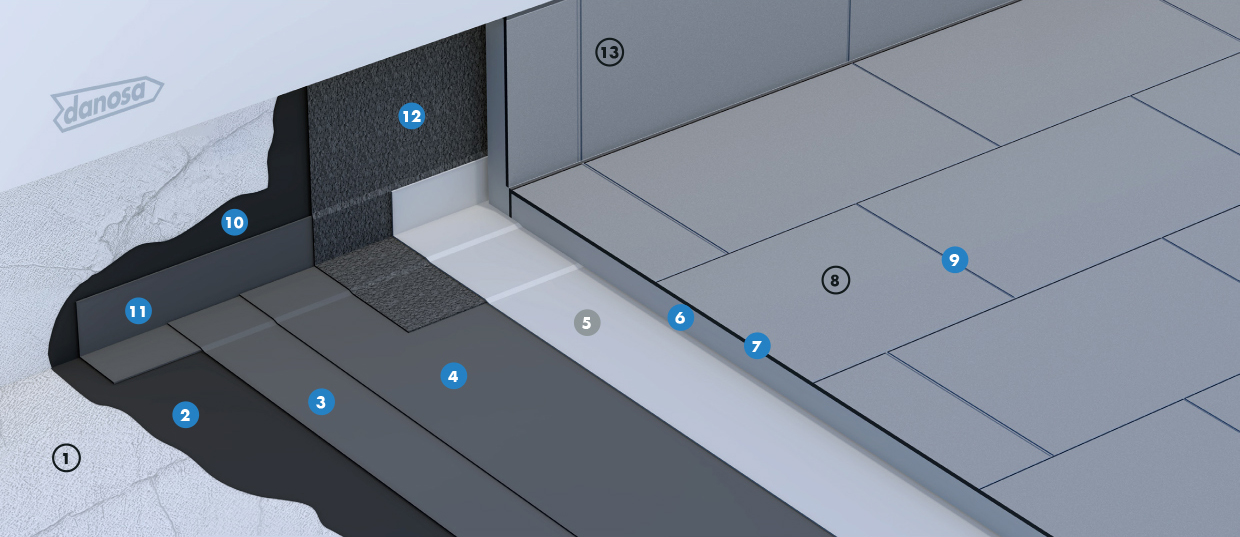

Zona húmeda
- 1 Soporte de impermeabilización
- 2 Imprimación bituminosa CURIDAN® o MAXDAN®
- 3 Lámina impermeabilizante GLASDAN® 40 P ELAST
- 4 Lámina impermeabilizante ESTERDAN® 40 P ELAST
- 5 Capa antipunzonante geotextil DANOFELT® PY 300
- 6 Mortero de protección
- 7 Adhesivo cementoso ARGOCOLA® Élite 300*
- 8 Pavimento: cerámic
- 9 Mortero de rejuntado ARJUNT® Universal
Perimetral
- 10 Imprimación bituminosa CURIDAN® o MAXDAN®
- 11 Banda de refuerzo E 30 P ELAST
- 12 Banda de terminación ESTERDAN® PLUS 40/GP ELAST
- 13 Zócalo de protección
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Imprimación | MAXDAN® | Imprimación bituminosa de consistencia viscosa. | Rendimiento | 0,5 kg/m² |
Impermeabilización | GLASDAN® 40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Impermeabilización | ESTERDAN® 40 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Antipunzonamiento | DANOFELT® PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
Adhesivo cementoso | ARGOCOLA® ÉLITE 300 | Adhesivo cementoso de altas prestaciones C2TE. | Rendimiento | 4,5 kg/m² |
Rejuntado | ARJUNT® UNIVERSAL | Mortero de rejuntado para cerámica CG2 AW. | Rendimiento | 0,64 kg/m² |
Recomendaciones
* Mortero cola a consultar en función del formato del acabado.
Unidad de Obra
Limpieza de soporte de hormigón existente, dejando una rugosidad inferior a 1 mm.
Impermeabilización de interiores de edificios (salas de máquinas, cuartos húmedos, playas de piscinas, vestuarios, etc…) constituida por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® 30 P ELAST adherida al soporte con soplete y lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², resistente a los microorganismos, a la oxidación y al puenteo de fisuras (según DIT nº 550R), ESTERDAN® 40 P ELAST adherida a la anterior con soplete; capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 200; listo para ejecutar el pavimento cerámico con los siguientes componentes: mortero ARGOSEC® M-25 Élite (o equivalente), de espesor medio 30 mm armado con malla de mortero DANOTHERM® Malla 160 FV; adhesivo cementoso ARGOCOLA® Élite 500 C2TS1 y mortero de rejuntado ARJUNT® Universal CG2 AW.
Incluye parte proporcional de: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST, ambas adheridas al soporte y entre sí con soplete; acabado con zócalo de protección. Encuentros con sumideros formado por imprimación bituminosa de consistencia viscosa, 0,5 kg/ m², MAXDAN®; lámina bituminosa de adherencia de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/ m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de caucho del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401.
Impermeabilización de interiores de edificios (salas de máquinas, cuartos húmedos, playas de piscinas, vestuarios, etc…) constituida por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®, lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® 30 P ELAST adherida al soporte con soplete y lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², resistente a los microorganismos, a la oxidación y al puenteo de fisuras (según DIT nº 550R), ESTERDAN® 40 P ELAST adherida a la anterior con soplete; capa antipunzonante formada por geotextil de poliéster DANOFELT® PY 200; listo para ejecutar el pavimento cerámico con los siguientes componentes: mortero ARGOSEC® M-25 Élite (o equivalente), de espesor medio 30 mm armado con malla de mortero DANOTHERM® Malla 160 FV; adhesivo cementoso ARGOCOLA® Élite 500 C2TS1 y mortero de rejuntado ARJUNT® Universal CG2 AW.
Incluye parte proporcional de: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST, ambas adheridas al soporte y entre sí con soplete; acabado con zócalo de protección. Encuentros con sumideros formado por imprimación bituminosa de consistencia viscosa, 0,5 kg/ m², MAXDAN®; lámina bituminosa de adherencia de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/ m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de caucho del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en imprimación bituminosa de consistencia viscosa, 0,5 kg/m², MAXDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, de superficie no protegida, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401.
