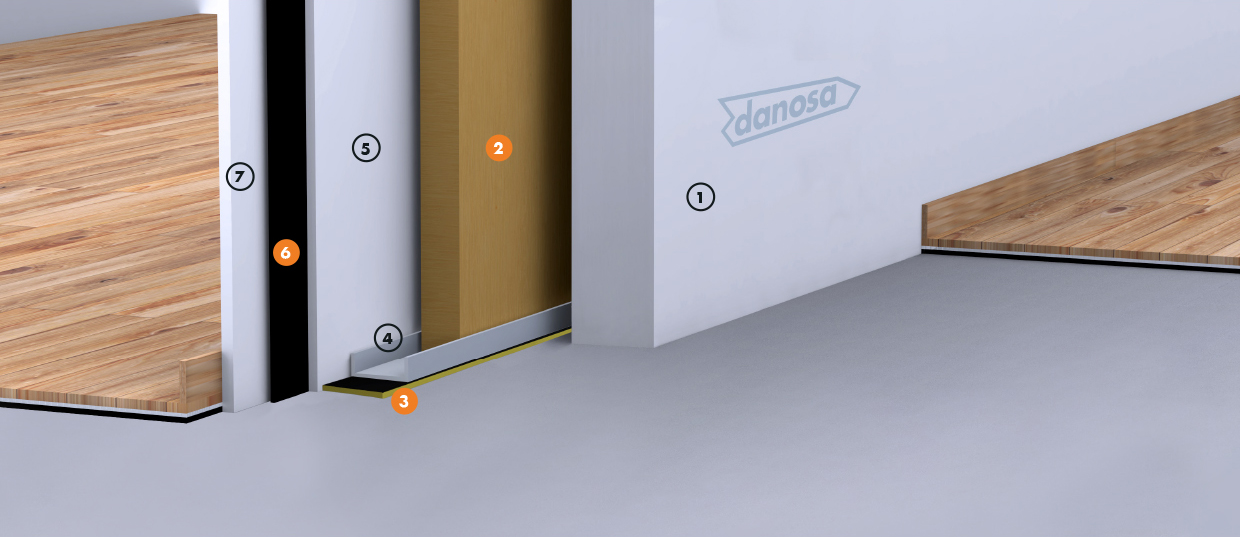

Divisoria
- 1 Divisoria
- 2 Aislamiento acústico de lana de roca
- 3 Aislamiento acústico FONODAN® 50
- 4 Estructura de yeso laminado
- 5 Placa de yeso laminado de 12.5 mm
- 6 Aislamiento acústico M.A.D.® 6 Autoadhesiva
- 7 Placa de yeso laminado de 12.5 mm
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | ||
---|---|---|---|---|
Aislamiento acústico absorbente a medias y altas frecuencias. | Lana de roca | Panel desnudo de lana de roca. | ||
Aislamiento acústico antiresonante y amortiguante. | FONODAN® 50 | Banda de polietileno reticulado y membrana de alta densidad. | ||
Aislamiento acústico antiresonante | M.A.D.® 6 Autoadhesiva | Lámina bituminosa autoadhesiva de alta densidad. |
Recomendaciones
Masa | ΔRA |
Partición de m ≤ 100 kg/m² | 23 |
Partición de 100 < m ≤ 140 kg/m² | 22 |
Partición de 140 < m ≤ 160 kg/m² | 21 |
Partición de 160 < m ≤ 180 kg/m² | 20 |
Partición de 180 < m ≤ 200 kg/m² | 19 |
Partición de 200 < m ≤ 250 kg/m² | 17 |
Partición de 250 < m ≤ 300 kg/m² | 16 |
Partición de 300 < m ≤ 350 kg/m² | 14 |
Partición de 350 < m ≤ 400 kg/m² | 13 |
Unidad de Obra
Aislamiento acústico para rehabilitación de divisoria vertical formado por:
Placa de yeso laminado de 12,5 fijada a la estructura mediante tornillos rosca-chapa y sellada; Banda antiresonante FONODAN® 50 dispuesta perimetralmente en la estructura metálica del trasdosado; Membrana Acústica de 6 mm de espesor M.A.D.® 6 Autoadhesiva grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m3 de densidad; placa de yeso laminado de 15 mm de espesor fijado con tornillo rosca-chapa a la 1ª estructura; separada al menos 1 cm del paramento existente.
Placa de yeso laminado de 12,5 fijada a la estructura mediante tornillos rosca-chapa y sellada; Banda antiresonante FONODAN® 50 dispuesta perimetralmente en la estructura metálica del trasdosado; Membrana Acústica de 6 mm de espesor M.A.D.® 6 Autoadhesiva grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m3 de densidad; placa de yeso laminado de 15 mm de espesor fijado con tornillo rosca-chapa a la 1ª estructura; separada al menos 1 cm del paramento existente.
