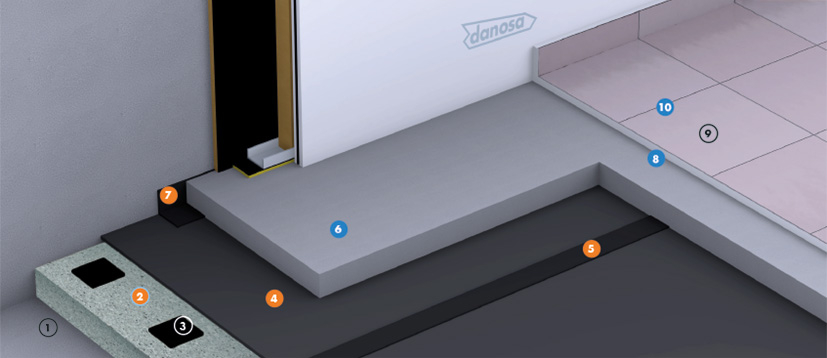

Pavimento
- 1 Suporte
- 2 Isolamento termo-acústico ABSORDAN® PREN 110
- 3 Amortecedor de borracha
- 4 Isolamento acústico IMPACTODAN® 10
- 5 Isolamento acústico Fita de sobreposição 70
- 6 Argamassa autonivelante ARGONIV® 420 Élite CT C40 F11 (e ≥ 60 mm) ou betonilha (e ≥ 60 mm)
- 7 Isolamento acústico Dessolidarizador perimetral 200
- 8 Argamassa de colagem ARGOCOLA® Élite 500
- 9 Revestimento cerâmico
- 10 Argamassa para betumação de juntas ARJUNT® Universal
Vantagens
Aplicação
Gráfico
Requisitos técnicos
| Função | Producto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Absorbente acústico | ABSORDAN® PREN 110 | Painel de aglomerado de poliuretano flexível para isolamento acústico e térmico | ||
| Isolamento acústico a ruído de impacto | IMPACTODAN® 10 | Membrana de polietileno quimicamente reticulado e espumado. | ΔLW | 27 dB 4-8 dBA (de acordo com a espessura da regularização) |
| Betonilha | ARGONIV® 420 Élite | Argamassa autonivelante de secagem rápida. Espessura mínima nesta aplicação: 60 mm | Consumo | 108 kg/m2 (60 mm) |
| Argamassa de colagem | ARGOCOLA ÉLITE® 500 | Adesivo de altas prestações, deformável. Classificação segundo UNE EN 12004: C2TES1 | Consumo | 4,5 – 6,0 kg/m2 (em função das dimensões das peças e do método de colagem) |
| Argamassa para betumação | ARJUNT® UNIVERSAL | Argamassa colorida, com ação antifúngica, para betumação de juntas entre cerâmica. Classificação de acordo com UNE EN 13888: CG2 AW | Consumo | 0,5 – 0,8 kg/m2 (variável em função das dimensões das peças e largura das juntas) |
Recomendações
A utilização deste tipo de solução não dispensa de apoio técnico da Danosa.
Esta ficha pressupõe a integração num sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”.
Esta ficha pressupõe a integração num sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”.
Descritivo da Solução
Isolamento acústico a baixas frequências sobre laje existente, formado por:
Distribuição de amortecedores de borracha de acordo com a sobrecarga de uso entre painéis de espuma de poliuretano de densidade 110 kg/m3 e espessura de 30 mm, colocados sobre a laje e protegidas por membrana acústica de polietileno reticulado com estrutura de célula fechada, com 10 mm de espessura, IMPACTODAN® 10. A continuidade entre rolos deve fazer-se recorrendo a fita de sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, fita de sobreposição 70, a ligação com o paramento vertical e instalações deve ser feita com fita auto-adesiva de espuma de polietileno reticuladoe 3 mm de espessura e 200 mm de largura, DESOLIDARIZADOR PERIMETRAL. Sistema estanque e contínuo, aplicação, no mínimo de 60 mm, de argamassa autonivelante de regularização CT C40 F11 ARGONIV® 420 Élite ou betonilha de regularização armada; Preparado para receber revestimento cerâmico, aderido com argamassa ARGOCOLA® Élite 500, C2TES1 e betumado com argamassa ARJUNT® Universal, CG2 AW.
Acabamento não incluído.
Sistema de instalação do IMPACTODAN de acordo com a DIT 439R/22.
Distribuição de amortecedores de borracha de acordo com a sobrecarga de uso entre painéis de espuma de poliuretano de densidade 110 kg/m3 e espessura de 30 mm, colocados sobre a laje e protegidas por membrana acústica de polietileno reticulado com estrutura de célula fechada, com 10 mm de espessura, IMPACTODAN® 10. A continuidade entre rolos deve fazer-se recorrendo a fita de sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, fita de sobreposição 70, a ligação com o paramento vertical e instalações deve ser feita com fita auto-adesiva de espuma de polietileno reticuladoe 3 mm de espessura e 200 mm de largura, DESOLIDARIZADOR PERIMETRAL. Sistema estanque e contínuo, aplicação, no mínimo de 60 mm, de argamassa autonivelante de regularização CT C40 F11 ARGONIV® 420 Élite ou betonilha de regularização armada; Preparado para receber revestimento cerâmico, aderido com argamassa ARGOCOLA® Élite 500, C2TES1 e betumado com argamassa ARJUNT® Universal, CG2 AW.
Acabamento não incluído.
Sistema de instalação do IMPACTODAN de acordo com a DIT 439R/22.
Download da documentação do sistema SUF5-PT
