FCH3

Fachada con aislamiento en trasdosado

  • Aislamiento térmico: Lana de roca
  • Aislamiento acústico: Polietileno reticulado con membrana acústica
Compartir

Protección frente al ruido

FONODAN 50

Protección frente al ruido
7790FCH3

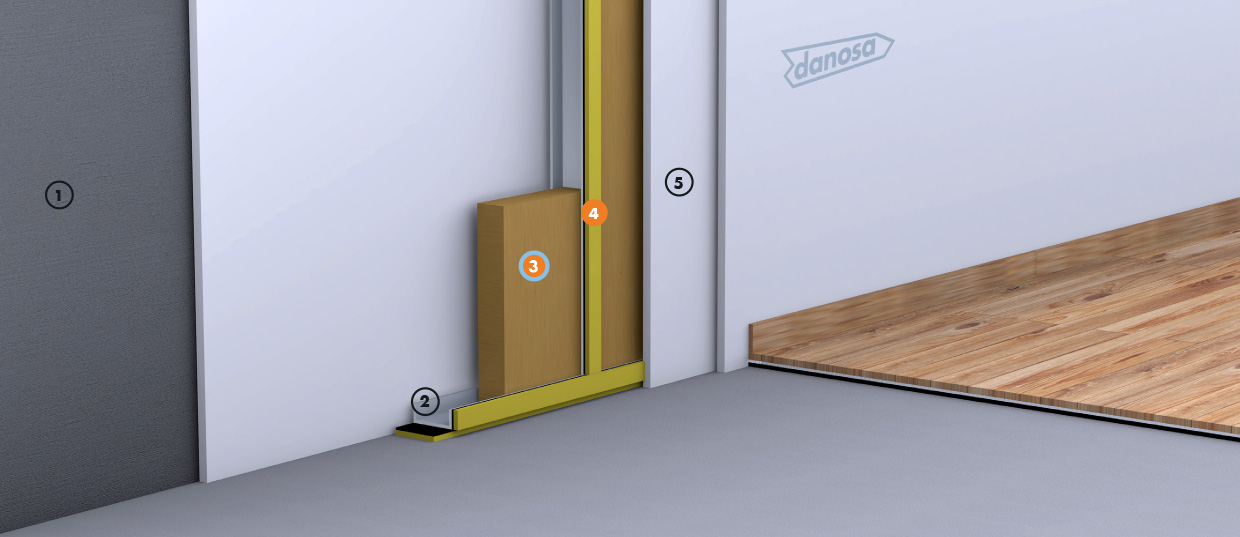

FACHADA

  • 1 Cerramiento de fachada
  • 2 Estructura de yeso laminado
  • 3 Aislamiento termoacústico lana de roca con barrera de nvapor
  • 4 Aislamiento acústico FONODAN® 50
  • 5 Doble placa de yeso laminado de 12.5 mm

Ventajas

  • La banda acústica quita la frecuencia de coincidencia del yeso laminar.
  • La lana de roca evita el efecto “tambor” dentro de la cámara.
  • Sistema interior ligero de buena planimetría, de poco espesor y rapidez de ejecución.
  • Aumentando el espesor de la lana mineral se proporciona a la cubierta del aislamiento térmico requerido según zona climática.
  • Aplicación

  • Edificios públicos como hoteles.
  • Edificios residenciales públicos o privados.
  • Edificios para docencia: colegios, universidades, guarderías.
  • Edificios administrativos y corporativos.
  • Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.

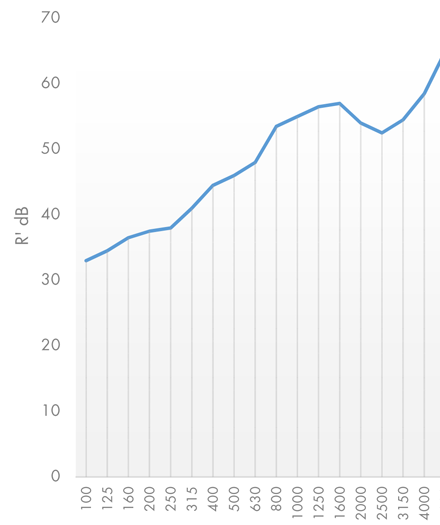

  • Gráfica

    Prescripciones técnicas

    FunciónProductoDescripciónPropiedadValor
    Aislamiento
    termoacústico
    absorbente a medias
    y altas frecuencias
    Lana de rocaPanel de lana de roca revestida por
    barrera de vapor.
    Conductividad
    térmica
    (EN 12667)
    λ = 0,040 W/m·K ΔRA > 9 dBA
    Aislamiento acústico antiresonante y
    amortiguante
    FONODAN® 50Banda de polietileno reticulado y
    membrana de alta densidad.
    ΔRA> 3 dBA

    Unidad de Obra

    Aislamiento térmico y acústico de fachadas por el interior, formado por:
    Cerramiento existente enfoscado con 1,5 cm de mortero trasdosado por sistema de doble placa de yeso laminado de 12,5 mm de espesor fijado mecánicamente a perfilería de acero de canal y montantes, protegiendo la unión con la placa con banda multicapa autoadhesiva de 3,9 mm de espesor, FONODAN® 50; absorbente acústico en su interior a base de panel de lana de roca con barrera de vapor de 150 mm de espesor, incluso parte proporcional de material de fijación y sellado, listo para pintar.
