Rehabilitación de depósitos de agua potable con membrana líquida

Rehabilitación de depósito de hormigón con un tratamiento existente de mortero impermeabilizante.

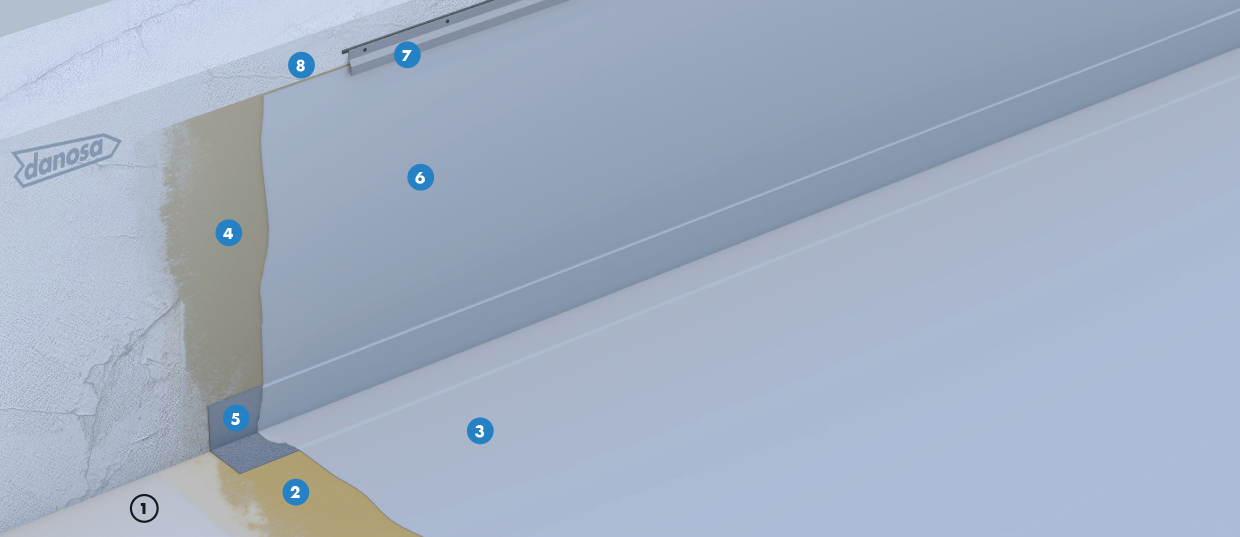

Depósito de agua potable constituido por: soporte con mortero ARGOTEC® Cosmético R2 en zonas desconchadas, incluso limpieza y preparación previa del soporte empleando medios mecánicos para el chorreado o lijado de la superficie, reparación de irregularidades y sellado de fisuras con ELASTYDAN® PU GRIS; aplicación de una capa de imprimación DANOPRIMER® EP, de base epoxi bicomponente, para mejorar la consolidación, sellado y adherencia del soporte, con una resistencia a la adherencia por tracción de 3,8 MPa según EN 13892-8, exenta de disolventes, y curado rápido a bajas temperaturas, de aplicación manual con rodillo con un rendimiento aproximado de 300 a 500 g/m², dependiendo de la porosidad del soporte; una vez curada la imprimación, aplicación de la membrana de impermeabilización DANOCOAT® 250 a base de poliurea pura bicomponente, totalmente adherida al soporte, y aplicada mediante proyección en caliente con relación de mezcla 1:1 en volumen, libre de disolventes y plastificantes, con 100% de contenido en sólidos, de curado en 5 segundos, con una resistencia a la tracción >21 Mpa y elongación a rotura >400% según EN ISO 527-1, adherencia por tracción de 4 MPa según EN 1542, resistencia al impacto sin grietas con altura de caída >2.500 mm y valor IR de 24,5 Nm según EN ISO 6272-1, con resistencia al desgaste Taber y pérdida de peso de 128 mg según EN 5470- 1, con resistencia a choque térmico entre 125°C y -60°C según EN 13687-5, con resistencia a la fisuración de clase A5 en método estático, y con puenteo de fisuras >2.500 μm en método dinámico después de 1.000 ciclos a -10°C según la EN1062-7, comportamiento a fuego Broof(t1) según EN 13501-5+A1 parte 5, con resistencia a fuertes ataques químicos según la Norma EN 13529, donde después de 3 días en contacto con reactivos empleados tales como: gasolina, gasóleo, aceite de motor, ácido acético al 10%, ácido sulfúrico al 20%, hidróxido de sodio al 20%, cloruro de sodio al 20%, NO se observa ningún cambio en la membrana; con un rendimiento ≥2,5 kg/m², y un espesor de unos 2,4 mm.
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización sobre acabado de suelo y tomas de llenado formados por: cordón de sellado a modo de media caña ELASTYDAN® PU 40 GRIS; banda de refuerzo autoadhesiva en peto DANOBAND® BUTYL de 75 mm de ancho; imprimación DANOPRIMER® EP; membrana de terminación DANOCOAT® 250; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formados por: cordón de sellado a modo de media caña ELASTYDAN® PU 40 GRIS; banda de refuerzo autoadhesiva DANOBAND® BUTYL de 75 mm de ancho; CAZOLETA DANOSA prefabricada de EPDM del diámetro necesario soldada a la banda de refuerzo; imprimación DANOPRIMER® EP; membrana de terminación DANOCOAT® 250; aplicadas estas dos últimas capas llegando hasta el interior de la cazoleta. Apto para contacto con agua potable, según los requisitos establecidos en el Real Decreto Español 140/2003 y apto para contacto con productos alimenticios según EN 1186-3 que recoge el método de ensayo para la migración global de componentes en simuladores de alimentos acuosos por inmersión total.
Productos provistos de marcado CE europeo según EN 1504-2.
