Rehabilitación de cubierta plana transitable para zonas comunes de uso público con membrana continua

Retirada del rodapié perimetral y mortero de agarre. Saneado de baldosas sueltas o bufadas con recomposición con un mortero ARGOSEC® M-25 Élite (o equivalente). Incluso parte proporcional de limpieza y preparación del soporte.

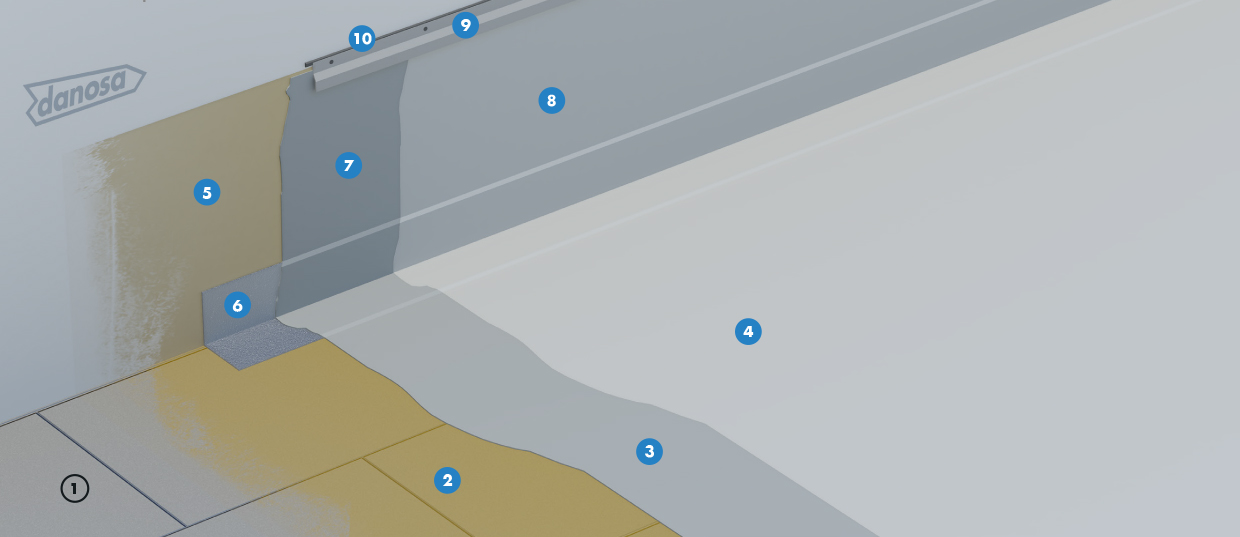

Cubierta plana transitable a base de: preparación del soporte empleando medios mecánicos para el lijado o fresado de la superficie, reparación de irregularidades y sellado de fisuras a base de ELASTYDAN® PU 40 GRIS; aplicación de una capa de imprimación DANOPRIMER® EP, de base epoxi bicomponente para mejorar la consolidación, sellado y adherencia del soporte, con una resistencia a la adherencia por tracción de 3,8 MPa según EN 13892-8, exenta de disolventes, y curado rápido a bajas temperaturas, de aplicación manual con rodillo con un rendimiento aproximado de 300 a 500 g/m², dependiendo de la porosidad del soporte; una vez curada la imprimación, aplicación de la membrana de impermeabilización DANOCOAT® 250 a base de poliurea pura bicomponente, totalmente adherida al soporte, y aplicada mediante proyección en caliente con relación de mezcla 1:1 en volumen, libre de disolventes y plastificantes, con 100% de contenido en sólidos, de curado en 5 segundos, con una resistencia a la tracción >21 MPa y elongación a rotura >400% según EN ISO 527-1, adherencia por tracción de 4 MPa según EN 1542, resistencia al impacto sin grietas con altura de caída >2.500 mm y valor IR de 24,5 Nm según EN ISO 6272-1, con resistencia al desgaste Taber y pérdida de peso de 128 mg según EN 5470-1, con resistencia a choque térmico entre 125°C y -60°C según EN 13687-5, con resistencia a la fisuración de clase A5 en método estático, y con puenteo de fisuras >2.500 µm en método dinámico después de 1.000 ciclos a -10°C según la EN1062-7, comportamiento a fuego Broof t1 según EN 13501-5+A1 parte 5, con resistencia a fuertes ataques químicos según la Norma EN 13529, donde después de 3 días en contacto con reactivos empleados tales como: gasolina, gasóleo, aceite de motor, ácido acético al 10%, ácido sulfúrico al 20%, hidróxido de sodio al 20%, cloruro de sodio al 20%, NO se observa ningún cambio en la membrana; con un rendimiento ≥2 kg/m², y un espesor de unos 1,8 mm; aplicación de capa de sellado final DANOCOAT® PAS 700 a base de resina poliaspártica bicomponente con > 95% de contenido en sólidos, para mantener un efecto estético de color durable y resistente a los rayos UV, y un rendimiento aproximado de 250 g/m². Se adicionará a la capa de sellado entre un 5% y 10% en peso de espolvoreado con árido de sílice DANOQUARTZ® SP 49 con un diámetro ±0,5 mm para favorecer anclaje mecánico, con el fin de obtener una acabado rugoso y antideslizante de Clase 3 según el CTE:SU1, con valor Rd > 45 según la Norma EN 12633.

Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta formados por: cordón de sellado a modo de media caña ELASTYDAN® PU 40 GRIS; banda de refuerzo autoadhesiva en peto DANOBAND® BUTYL de 75 mm de ancho; imprimación DANOPRIMER® EP; membrana de terminación DANOCOAT® 250; capa de protección DANOCOAT® PUR 2C; capa de sellado con árido de sílice DANOQUARTZ® SP 49; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formados por: cordón de sellado a modo de media caña ELASTYDAN® PU 40 GRIS; banda de refuerzo autoadhesiva DANOBAND® BUTYL de 75 mm de ancho; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario; imprimación DANOPRIMER® EP; membrana de terminación DANOCOAT® 250; capa de protección DANOCOAT® PUR 2C; capa de sellado con árido de sílice DANOQUARTZ® SP 49; aplicadas estas cuatro últimas capas llegando hasta el interior de la cazoleta.

Productos provistos de marcado CE europeo según EN 1504-2, y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 17/0401.

*No está incluida la valoración de esta partida en este precio descompuesto.
