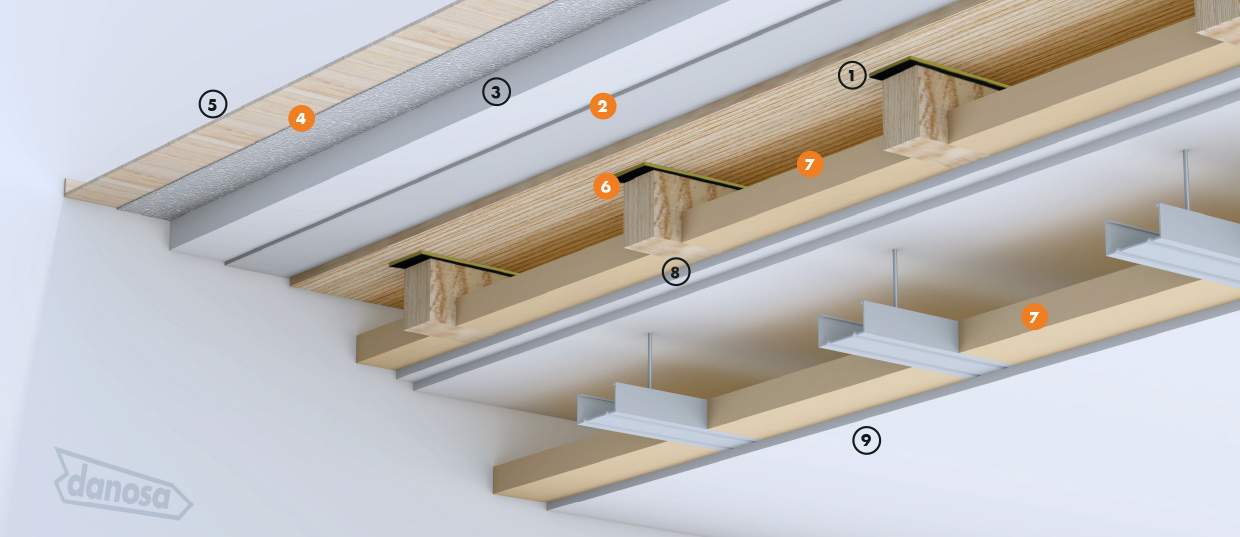

Pavimento do piso superior
- 1 Estrutura e composto laminado à base de madeira
- 2 Isolamento acústico IMPACTODAN® 10
- 3 Argamassa autonivelante
- 4 Isolamento acústico CONFORDAN® AL
- 5 Revestimento final
Teto Flutuante
- 6 Isolamento acústico FONODAN® 50
- 7 Isolamento acústico Lã de rocha
- 8 Dupla placa de gesso cartonado de 15 m
- 9 Placa de gesso cartonado de 15 mm
Vantagens
Aplicação

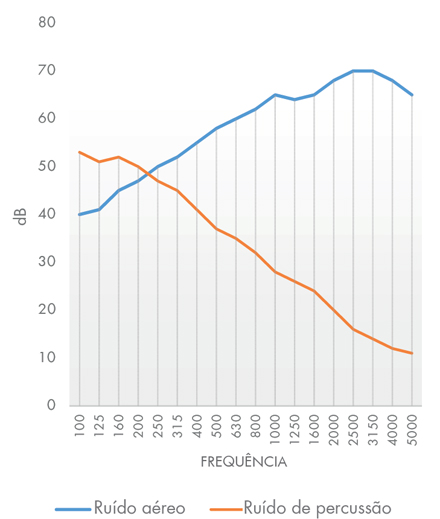

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico ao ruído de impacto | IMPACTODAN® 10 | Membrana de polietileno quimicamente reticulado de célula fechada. | ΔLW ΔRA | 19 dB 5 dBA |
| Isolamento acústico antiressonante e amortecedor | FONODAN® 50 | Banda multicamada de polietileno reticulado e membrana de alta densidade. | ΔRA | 3 dB |
| Isolamento acústico ao ruído de impacto | CONFORDAN® AL | Membrana de polietileno reticulado terminada com película de alumínio plastificado. | ΔLW | 18 dB |
| Isolamento acústico absorvente a médias e altas frequências | LÃ DE ROCHA | Painel de lã mineral de densidade > 120 kg/m³, com 40 mm | ΔRA | 15 dB |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo caixa flutuante dentro de caixa estrutural.
Ver pormenores construtivos
Ver pormenores construtivos
Unidade de Trabalho
Solução composta por:
Superior: Membrana de polietileno reticulado certificada mediante D.I.T. 439 R/16, IMPACTODAN® 10 sobre composto laminado à base de madeira, incluindo parte proporcional de componentes auxiliares do sistema como Fita de sobreposição 70 e Dessolidarizador perimetral 200 e melhorada a união com elementos estruturais e entre vigas e laminado de madeira, com bandas autoadesivas antiressonantes FONODAN® 50, camada de argamassa autonivelante de
5 cm de espessura e membrana de polietileno reticulado revestida por um filme aluminizado, CONFORDAN® AL, preparado para receber o revestimento final.
Inferior: Duas placas de gesso cartonado tipo FOC para resistência ao fogo de 60 min, com lã de rocha de 70 kg/m³
de densidade e 40 mm de espessura entre vigas e, tecto decorativo para passagem de instalações.
Superior: Membrana de polietileno reticulado certificada mediante D.I.T. 439 R/16, IMPACTODAN® 10 sobre composto laminado à base de madeira, incluindo parte proporcional de componentes auxiliares do sistema como Fita de sobreposição 70 e Dessolidarizador perimetral 200 e melhorada a união com elementos estruturais e entre vigas e laminado de madeira, com bandas autoadesivas antiressonantes FONODAN® 50, camada de argamassa autonivelante de
5 cm de espessura e membrana de polietileno reticulado revestida por um filme aluminizado, CONFORDAN® AL, preparado para receber o revestimento final.
Inferior: Duas placas de gesso cartonado tipo FOC para resistência ao fogo de 60 min, com lã de rocha de 70 kg/m³
de densidade e 40 mm de espessura entre vigas e, tecto decorativo para passagem de instalações.
Download da documentação do sistema FOR4-PT
