Pavimento do piso superior
- 1 Estrutura e composto laminado à base de madeira
- 2 Isolamento acústico FONODAN® 50
- 3 Isolamento acústico CONFORDAN® 900
- 4 Painel composto laminado à base de madeira
- 5 Isolamento acústico com lã de rocha
- 6 Placa de gesso de alta dureza
- 7 Isolamento acústico CONFORDAN BT®
- 8 Revestimento final
Vantagens
Aplicação

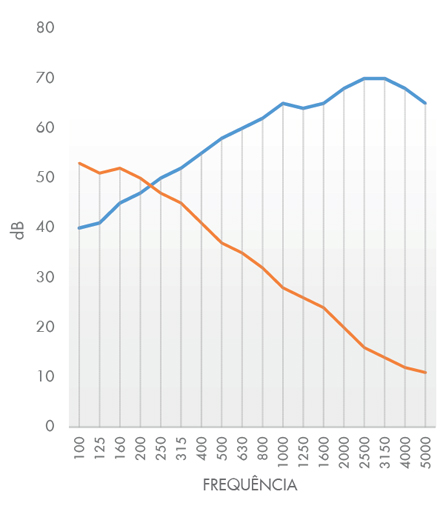

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico ao ruido de impacto | CONFORDAN BT® | Membrana de polietileno químicamente reticulada e espumada. | ΔLW | 22 dB |
| Isolamento acústico absorvente a médias e altas frequências | Lã de rocha | Painel de lã mineral de densidade > 120 kg/m3. | ΔRA | 12 dB |
| Isolamento acústico antiressonante e amortecedor | FONODAN® 900 | Membrana de base betuminosa de alta densidade e polietileno reticulado. | ΔRA entre elementos rígidos. ΔLW | 5 dB 22 dB |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo caixa flutuante dentro de caixa estrutural.
Ver pormenores construtivos
Ver pormenores construtivos
Unidade de Trabalho
Solução composta por:
Membrana antiressonante e amortecedora FONODAN® 900 apoiada sobre composto laminado à base de madeira com a união com elementos estruturais e entre vigas e laminado de madeira melhorada, com bandas autoadesivas antiressonantes FONODAN® 50, painel laminado à base de madeira com 10 mm de espessura, lã de rocha com um mínimo de 120 kg/m3 de densidade e 70 mm de espessura e placa de gesso de alta dureza, terminado com pavimento laminado de madeira aplicado sobre membrana acústica de polietileno reticulado de 40 kg/m3 de densidade de 3 mm de espessura, CONFORDAN® BT, com juntas de continuidade entre rolos recorrendo a fita de sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, preparado para receber o revestimento final.
Membrana antiressonante e amortecedora FONODAN® 900 apoiada sobre composto laminado à base de madeira com a união com elementos estruturais e entre vigas e laminado de madeira melhorada, com bandas autoadesivas antiressonantes FONODAN® 50, painel laminado à base de madeira com 10 mm de espessura, lã de rocha com um mínimo de 120 kg/m3 de densidade e 70 mm de espessura e placa de gesso de alta dureza, terminado com pavimento laminado de madeira aplicado sobre membrana acústica de polietileno reticulado de 40 kg/m3 de densidade de 3 mm de espessura, CONFORDAN® BT, com juntas de continuidade entre rolos recorrendo a fita de sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, preparado para receber o revestimento final.
Download da documentação do sistema FOR3-PT
