Pavimento
- 1 Laje
- 2 Isolamento térmico DANOPREN® TR-P
- 3 Isolamento acústico IMPACTODAN® 10
- 4 Argamassa autonivelante ARGONIV® 420 Élite com espessura superior a 5 cm
- 5 Isolamento acústico Dessolidarizador Perimetral 200
- 6 Isolamento acústico Fita de sobreposição 70
- 7 Argamassa de colagem ARGOCOLA® Élite 500
- 8 Revestimento cerâmico
- 9 Argamassa para betumação de juntas ARJUNT® Universal
Vantagens
Aplicação

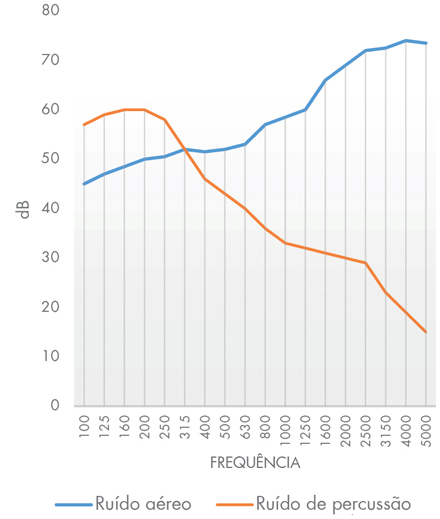

Gráfico
Requisitos técnicos
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Isolamento acústico contra ruído de percurssão | IMPACTODAN® 10 | Membrana de polietileno quimicamente reticulado e espumado. | ΔLW ΔRA | 27 dB 4-8 dBA (de acordo com a espessura da betonilha) |
| Isolamento térmico | DANOPREN® TR-P | Placas rígidas de poliestireno extrudido (XPS) de alta resistência à compressão e absorção mínima de água. | Condutibilidade térmica (EN 12667) | λ = 0,032 - 0,037 W/m·K |
| Betonilha | ARGONIV® 420 Élite | Argamassa autonivelante de secagem rápida. | Resistência à compressão a 28 dias | ≥ 35,0 MPa |
| Argamassa de colagem | ARGOCOLA ÉLITE® 500 | Adesivo de altas prestações, deformável. | Classificação segundo UNE EN 12004 | C2TES1 |
| Argamassa para betumação | ARJUNT® UNIVERSAL | Argamassa colorida, com ação antifúngica, para betumação de juntas entre cerâmica. | Classificação de acordo com UNE EN 13888 | CG2 AW |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.
Unidade de Trabalho
Isolamento térmico e acústico sobre laje em contacto com o ar exterior, formado por:
Painéis de poliestireno extrudido DANOPREN® TR-P de 40 mm de espessura total, com juntas perimetrais a meia-ma- deira, depositadas sobre a laje e protegidas por membra- na acústica de polietileno reticulado e espumado de célula fechada, de 10 mm de espessura, IMPACTODAN® 10, com juntas de continuidade entre rolos recorrendo a fita de so-
breposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, betonilha com pelo menos 5 cm de espessura ou argamassa de regularização autonivelante CT-C30-F7 do tipo Argoniv 420 Elite, com 3-4cm de espessura, separada da estrutura e, instalações protegidas, garantindo a continuidade do sistema através de Dessolidarizador perimetral 200; preparado para receber o revestimento final.
Sistema de instalação segundo DIT nº 439R/16.
Painéis de poliestireno extrudido DANOPREN® TR-P de 40 mm de espessura total, com juntas perimetrais a meia-ma- deira, depositadas sobre a laje e protegidas por membra- na acústica de polietileno reticulado e espumado de célula fechada, de 10 mm de espessura, IMPACTODAN® 10, com juntas de continuidade entre rolos recorrendo a fita de so-
breposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, betonilha com pelo menos 5 cm de espessura ou argamassa de regularização autonivelante CT-C30-F7 do tipo Argoniv 420 Elite, com 3-4cm de espessura, separada da estrutura e, instalações protegidas, garantindo a continuidade do sistema através de Dessolidarizador perimetral 200; preparado para receber o revestimento final.
Sistema de instalação segundo DIT nº 439R/16.
Download da documentação do sistema SUF3-PT
