SUF4

Pavimento flutuante para locais ruidosos

  • Isolamento acústico: Lã de rocha/Polietileno reticulado
  • Acabamento: Pavimento
Partilhar

Proteção frente ao ruído

IMPACTODAN

Proteção frente ao ruido
8029SUF4

Solução de pavimento

  • 1 Laje existente
  • 2 Isolamento acústico Lã de rocha®
  • 3 Isolamento acústico IMPACTODAN® 10
  • 4 Isolamento acústico Fita de sobreposição 70
  • 5 Betonilha de espessura > 5 cm ou argamassa autonivelante CT-C30-F7 para espessuras entre 3 - 4cm
  • 6 Isolamento acústico Dessolidarizador perimetral 200
  • 7 Pavimento

Vantagens

  • Cumpre com os requisitos dos municípios que prevêm um isolamento a ruído aéreo para o piso inferior > 60 dBA.
  • Cumpre com os requisitos dos municípios para ruído de percussão L’nTw< 35 dB entre pisos verticalmente adjacentes.
  • Sistema idóneo para amortecimento de ruídos de percussão a baixas frequências.
  • A membrana de polietileno reticulado protege da humidade e melhora o comportamento amortecedor do sistema.
  • A betonilha armada permite construir toda a divisória interior sobre a solução flutuante, diminuindo as pontes acústicas.
  • Aplicação

  • Edifícios com horário de funcionamento noturno: restaurantes, cervejarias, bares.
  • Supermercados.
  • Panificadoras.
  • Oficinas.
  • Escolas de música: compartimentos musicais.
  • Discotecas em centros comerciais.

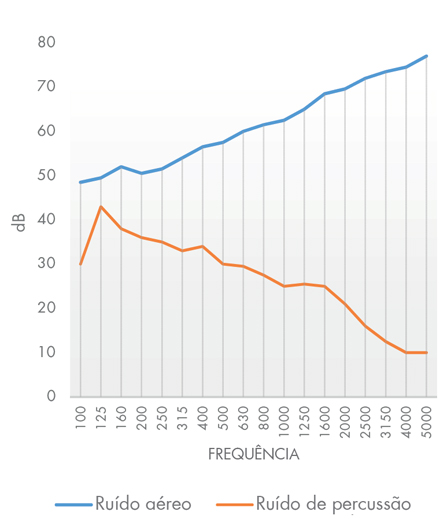

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico contra ruído de percussão e aéreoLã de RochaPainel simples de lã de rocha.ΔLW
    ΔRA
    25 dB
    6-9 dBA (de acordo com a espessura da betonilha)
    Isolamento acústico contra ruído de percussãoIMPACTODAN® 10Membrana de polietileno quimicamente reticulado e espumado. ΔLW27 dB

    Recomendações

    Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.

    Unidade de Trabalho

    Isolamento acústico a baixas frequências sobre laje existente, formado por:
    Painel de lã de rocha de densidade 100 kg/m3 e espessura de 30 mm, depositado sobre a laje e protegido por membrana de polietileno reticulado e espumado de célula fechada, de 10 mm de espessura, IMPACTODAN® 10, com juntas de continuidade entre rolos recorrendo a fitade sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, betonilha com pelo menos 5 cm de espessura ou argamassa de regularização autonivelante CT-C30-F7, do tipo Argoniv 420 Elite, com 3-4cm de espessura, separada da estrutura e instalações através de banda Dessolarizadora perimetral 200, garantindo a continuidade do sistema, preparado para receber o revestimento.
    Sistema de instalação segundo DIT nº 439R/16.
