SUF5

Pavimento flutuante para zonas de cargas elevadas

  • Isolamento acústico: Lã de rocha/Polietileno reticulado/Amortecedor
  • Acabamento: Pavimento
Partilhar

Proteção frente ao ruído

IMPACTODAN

Proteção frente ao ruido
8030SUF5

Soluções de pavimento

  • 1 Laje existente
  • 2 Isolamento acústico Lã de rocha®
  • 3 Amortecedor de borracha
  • 4 Isolamento acústico IMPACTODAN® 10
  • 5 Isolamento acústico Fita de sobreposição 70
  • 6 Betonilha de espessura > 5 cm ou argamassa autonivelante CT-C30-F7 para espessuras entre 3 - 4cm
  • 7 Isolamento acústico Dessolidarizador perimetral 200
  • 8 Acabamento

Vantagens

  • Cumpre com os requisitos dos municípios que prevêm um isolamento a ruido aéreo para o piso inferior > 60 dBA.
  • Cumpre com os requisitos dos municípios para ruído de percussão L’nTw< 30 dB entre pisos verticalmente adjacentes.
  • Sistema idóneo para amortecimento de ruídos de
  • percussão a baixas frequências.
  • A membrana de polietileno reticulado protege da humidade e melhora o comportamento amortecedor
  • do sistema.
  • A betonilha armada permite construir toda a divisória interior sobre a solução flutuante, diminuindo as
  • pontes acústicas.
  • O amortecedor evita a saturação de materiais quando existe sobrecarga de uso.
  • Aplicação

  • Salas de máquinas.
  • Locais de MÚSICA: pubs, bares, karaokes, discotecas, salões de festas.
  • Escolas de dança (escolas de flamenco, consultar D.T.).
  • Ginásios.
  • Gráficas.

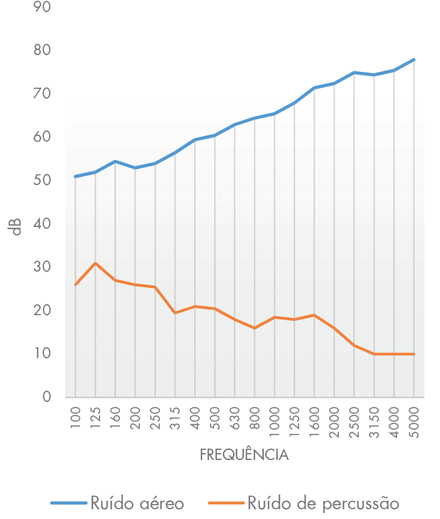

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico contra ruído de percussão e aéreoLã de RochaPainel simples de lã de rocha.ΔLW
    ΔRA
    25 dB
    6-9 dBA (de acordo com a espessura da betonilha)
    Isolamento acústico contra ruído de percussãoIMPACTODAN® 10Membrana de polietileno quimicamente reticulado e espumado. ΔLW27 dB

    Recomendações

    Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.

    Unidade de Trabalho

    Isolamento ACÚSTICO a baixas frequências sobre laje, forma- do por:
    Distribuição de amortecedores de borracha de acordo com a sobrecarga de uso entre painéis de lã de rocha de densidade 100 kg/m3 e espessura de 30 mm, e protegido por membrana de polietileno reticulado e espumado de célula fechada, de 10 mm de espessura, IMPACTODAN® 10, com juntas de continuidade entre rolos recorrendo a Fita de sobreposição em polietileno reticulado autoadesiva de 3 mm de espessura, Fita de sobreposição 70, betonilha com pelo menos 5 cm de espessura ou argamassa de regularização autonivelante CT-C30-F7, do tipo Argoniv 420 Elite, com 3-4cm de espessura, separada da estrutura e instalações através de banda Dessolarizadora perimetral 200, garantindo a continuidade do sistema; preparado para receber o revestimento.
