Piscinas, fontes e tanques

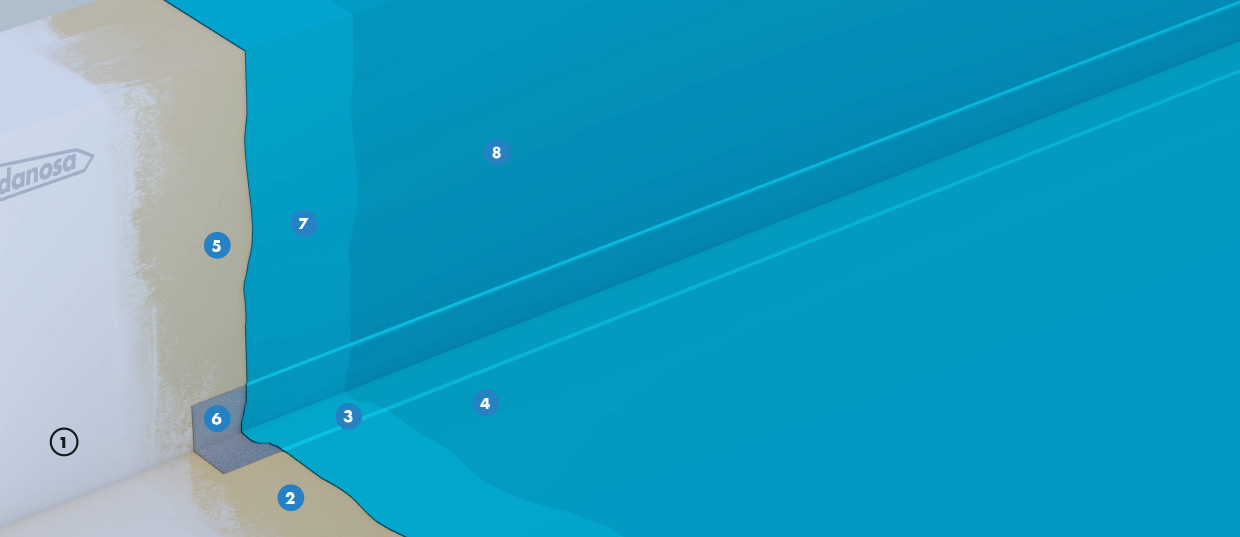

Fonte ou tanque constituído por:
Limpeza e preparação prévia do suporte, utilizando meios mecânicos para lixar ou fresar a superfície, reparar irregularidades e selar fissuras; aplicação de uma camada de primário DANOPRIMER® EP, de base epoxi bicomponente, para melhorar a consolidação, selagem e aderência do suporte, com uma resistência à aderência por tração de
3,8 MPa segundo EN 13892-8, isenta de solventes e com cura rápida a baixas temperaturas, de aplicação manual com rolo com um rendimento aproximado de 300 a 500 g/m², dependendo da porosidade do suporte; após a cura do primário, aplicação da membrana de impermeabilização DANOCOAT® 250 à base de poliureia pura bicomponente, totalmente aderida ao suporte e aplicada por projeção a quente em proporção de volume 1:1, isenta de solventes e plastificantes, com 100% de teor de sólidos, cura em apenas
5 segundos, com resistência à tração> 21 MPa e alongamento à rotura > 400% de acordo com EN ISO 527-1, aderência por tração de 4 MPa de acordo com EN 1542, resistência ao impacto sem fissuras com altura de queda
> 2,500 mm e valor de IR (Resistência ao Impacto) de
24,5 Nm de acordo com EN ISO 6272-1, com resistência ao desgaste Taber e perda de peso de 128 mg de acordo com EN 5470-1, com resistência ao choque térmico entre 125 OC e -60 OC de acordo com EN 13687-5, com resistência à fissuração classe A5 em método estático, e com capacidade de pontear fissuras > 2,500 μm em método dinâmico após 1.000 ciclos a -10 OC de acordo com EN 1062-7, comportamento ao fogo Broof (t1) de acordo com EN 13501- 5 + A1 parte 5, com resistência a ataques químicos fortes de acordo com EN 13529, onde após 3 dias em contacto com os reagentes utilizados, tais como: gasolina, diesel, óleo de motor, ácido acético a 10%, ácido sulfúrico a 20%, hidróxido de sódio a 20%, cloreto de sódio a 20%, não se observa alteração na membrana; com um rendimento ≥ 2,2 kg/m² e uma espessura de cerca de 2 mm; aplicação da camada de selagem final DANOCOAT® PAS 600 com base em resina poliaspártica bi-componente com > 95% de sólidos, para manter um efeito estético de cor durável e resistente aos raios UV, com elevada resistência química para estar em água estagnada e um rendimento aproximado de 250 g/m².
Inclui parte proporcional de: encontros com paramentos elevando a impermeabilização sobre o acabamento do pavimento e tiros de enchimento formados por: cordão de selagem em forma de meia cana de ELASTYDAN® PU 40 GRIS; banda de reforço autoadesiva em fibra DANOBAND® BUTYL de 75 mm de largura; Primário DANOPRIMER® EP; membrana de impermeabilização DANOCOAT® 250; camada de selagem poliaspártica DANOCOAT® PAS 600. Encontro com sumidouros constituídos por: cordão de selagem a meia cana ELASTYDAN® PU 40 GRIS; banda de reforço autoadesiva DANOBAND® BUTYL 75 mm de largura; ralo de escoamento de água DANOSA® em EPDM pré-fabricado de diâmetro necessário soldado à banda de reforço; Primário DANOPRIMER® EP; membrana de impermeabilização DANOCOAT® 250; camada de selagem DANOCOAT® PAS 600; aplicadas estas últimas três camadas que terminam no interior do ralo de saída de água.
Produtos com marcação CE europeia de acordo com EN 1504-2.
