Trasdosado
- 1 Solução de fachada existente
- 2 Emboço ou reboco de 1.5 cm
- 3 Isolamento acústico ACUSTIDAN®
- 4 Isolamento acústico FONODAN® 50
- 5 Estrutura de gesso cartonado
- 6 Isolamento acústico em Lã de rocha
- 7 Placa de gesso cartonado de 12.5 mm
- 8 Isolamento acústico Membrana Acústica Danosa M.A.D.® 4
- 9 Placa de gesso cartonado de 12.5 mm
Vantagens
Aplicação

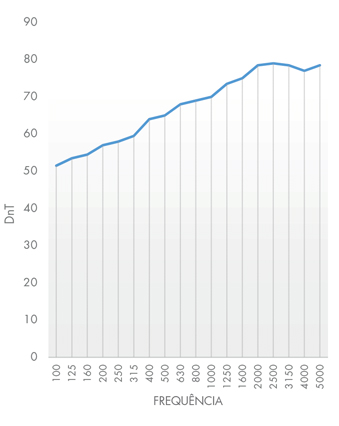

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico absorvente a baixas frequências | ACUSTIDAN® | Painel bicamada composto por manta de algodão e membrana de alta densidade. | ΔR125Hz | 7 dB |
| Isolamento acústico antiressonante | M.A.D.® 4 | Membrana betuminosa de alta densidade. | ΔRA entre elementos rígidos | 4 dBA |
Recomendações
NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”.
Considerou-se uma solução base constituída por pano de alvenaria simples de 11 cm de largura. Ver pormenores construtivos.
Considerou-se uma solução base constituída por pano de alvenaria simples de 11 cm de largura. Ver pormenores construtivos.
Unidade de Trabalho
Trasdosado para isolamento acústico de locais com emissão entre 85 e 90 dBA e horário de funcionamento noturno formada por:
Isolamento bicamada a baixas frequências de 20 mm de espessura, ACUSTIDAN® 16/4 suportado com fixações de isolamento de 40 à parede rebocada; estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50 e com lã mineral entre os montantes, de 70 kg/m3 de densidade e 40 mm de espessura, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura com parafusos autoperfurantes e selagem; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Isolamento bicamada a baixas frequências de 20 mm de espessura, ACUSTIDAN® 16/4 suportado com fixações de isolamento de 40 à parede rebocada; estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50 e com lã mineral entre os montantes, de 70 kg/m3 de densidade e 40 mm de espessura, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura com parafusos autoperfurantes e selagem; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Download da documentação do sistema TRA2-PT
Vídeo de instalação
